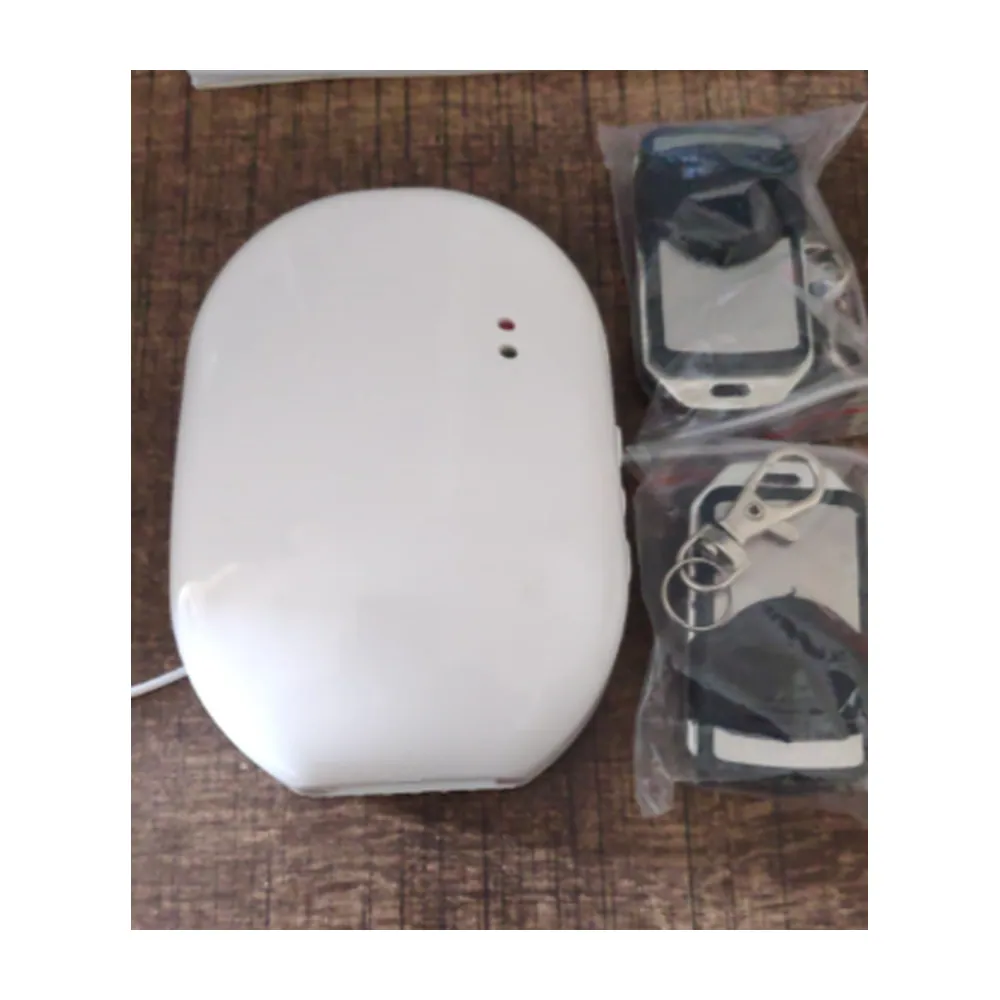

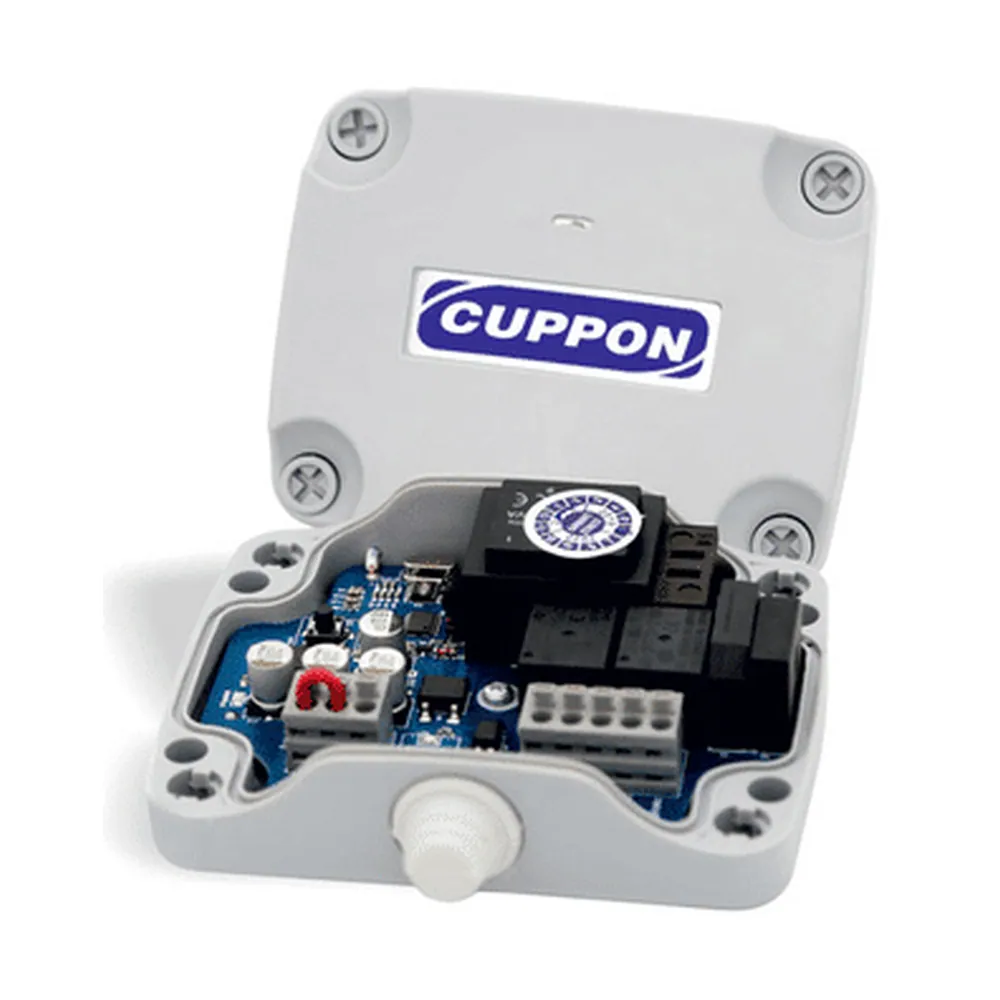

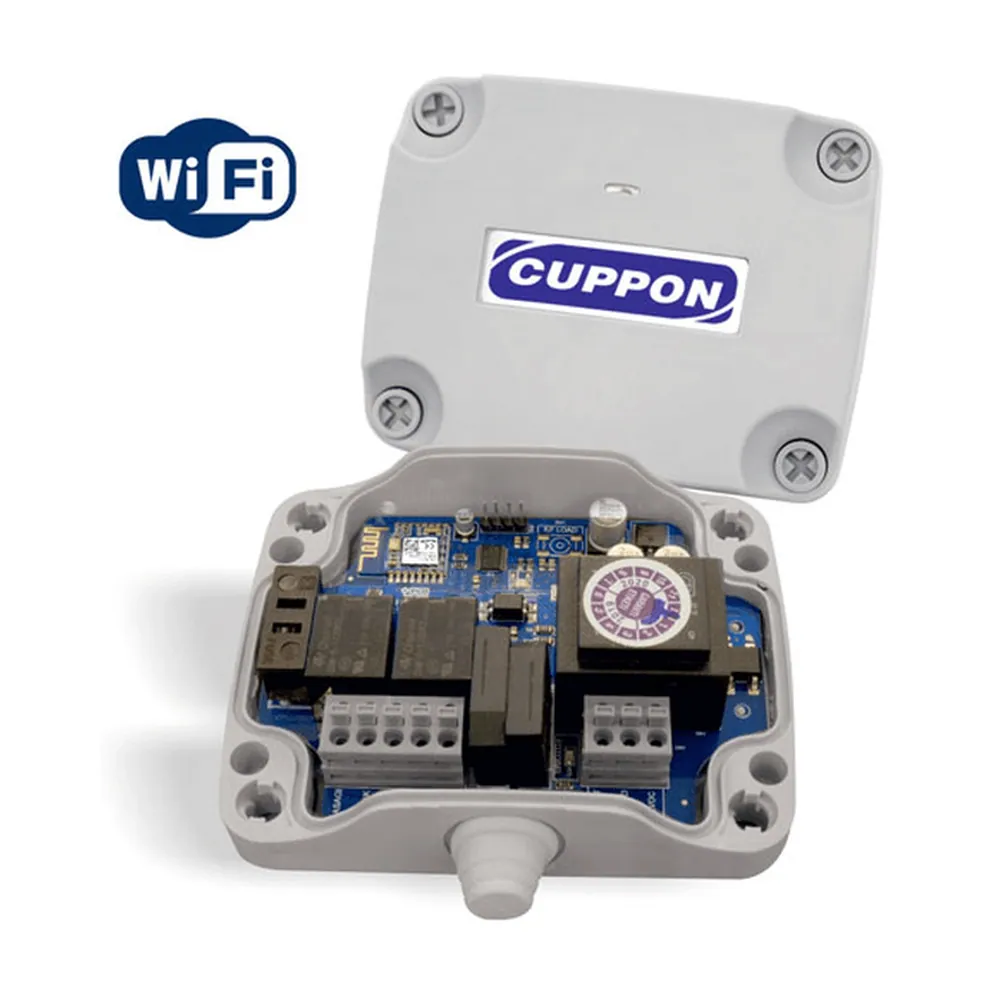

Alıcı kartı ne işe yarar?
Kepenk alıcı kartı, duvardaki buton ya da uzaktan kumanda ile gelen sinyalleri işleyerek tüp veya zincirli motorun dönme yönünü belirleyen elektronik bileşendir. Kumandaya basıldığında kart üzerindeki röleler devreye girer ve motor beslemesini tetikler. Böylece kepenk perdesi aşağı veya yukarı hareket eder.
Sistemde kumanda sinyalinin sağlıklı alınabilmesi için alıcı kartının anten bağlantısı büyük önem taşır. Kartın hafızasına kayıtlı kumandalar dışındaki sinyaller engellenir, bu da güvenliği artırır. Perdenin alt profilinde bulunan fotosel veya emniyet sistemlerinden gelen sinyaller de doğrudan bu karta ulaşarak hareketin güvenle durmasını sağlar.
Mevcut kumanda arızalandığında veya yeni kumanda tanıtılmak istendiğinde kart üzerindeki programlama tuşu kullanılır. Sabit kod ya da değişken kod (rolling code) yapısına sahip kumandalar bu karta eşlenir. Aras Kepenk olarak Esenler merkezli servis ağımızla İstanbul Avrupa Yakası genelinde alıcı kartı satışı, değişimi ve uyum sorunlarının giderilmesi işlemlerini yapıyoruz. Hafta içi 08:30 - 20:00, Cumartesi 09:00 - 19:00 saatleri arasında çalışıyor, Pazar günleri ise acil servis veriyoruz. İşçiliğimiz 12 ay garantilidir; parçalarda ise üreticinin garantisi geçerlidir. 0530 395 13 56 veya 0507 692 78 34 numaralı telefonlarımızdan bize ulaşabilirsiniz.
Besleme gerilimi: 220V mi, 12/24V mi?

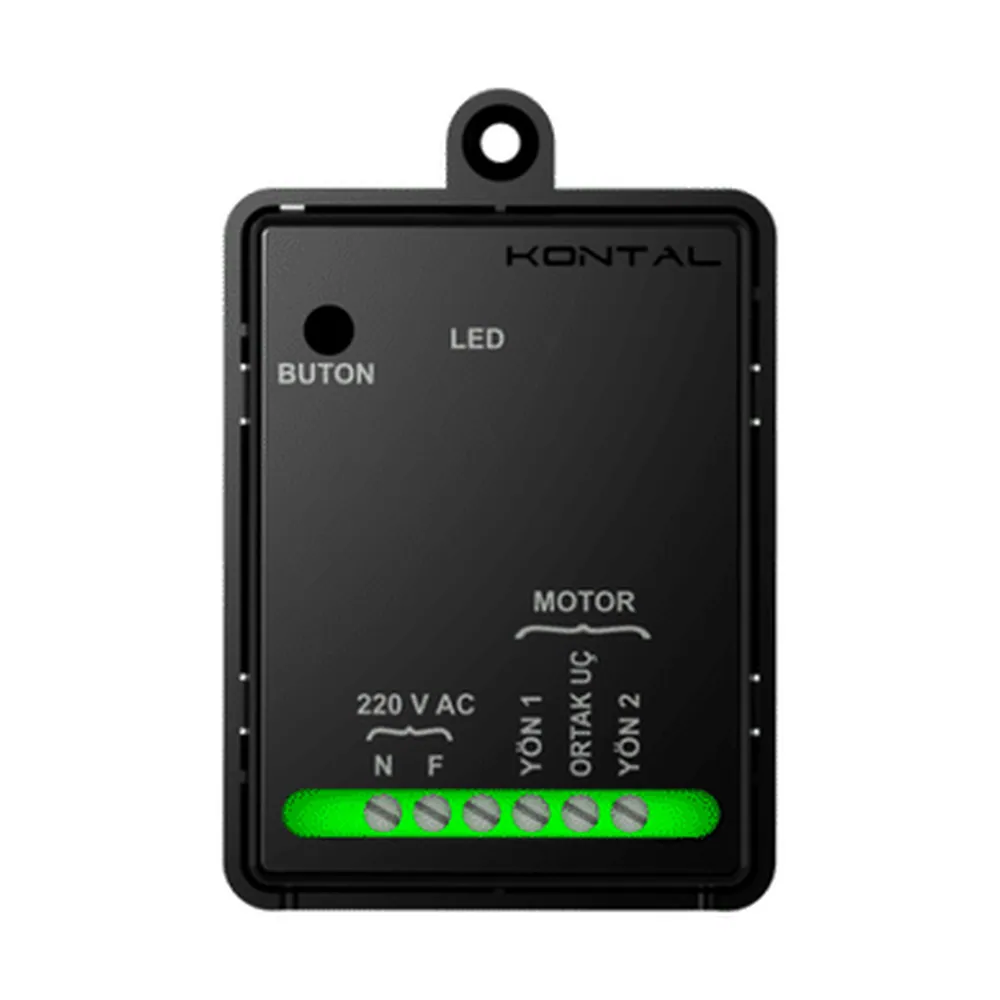

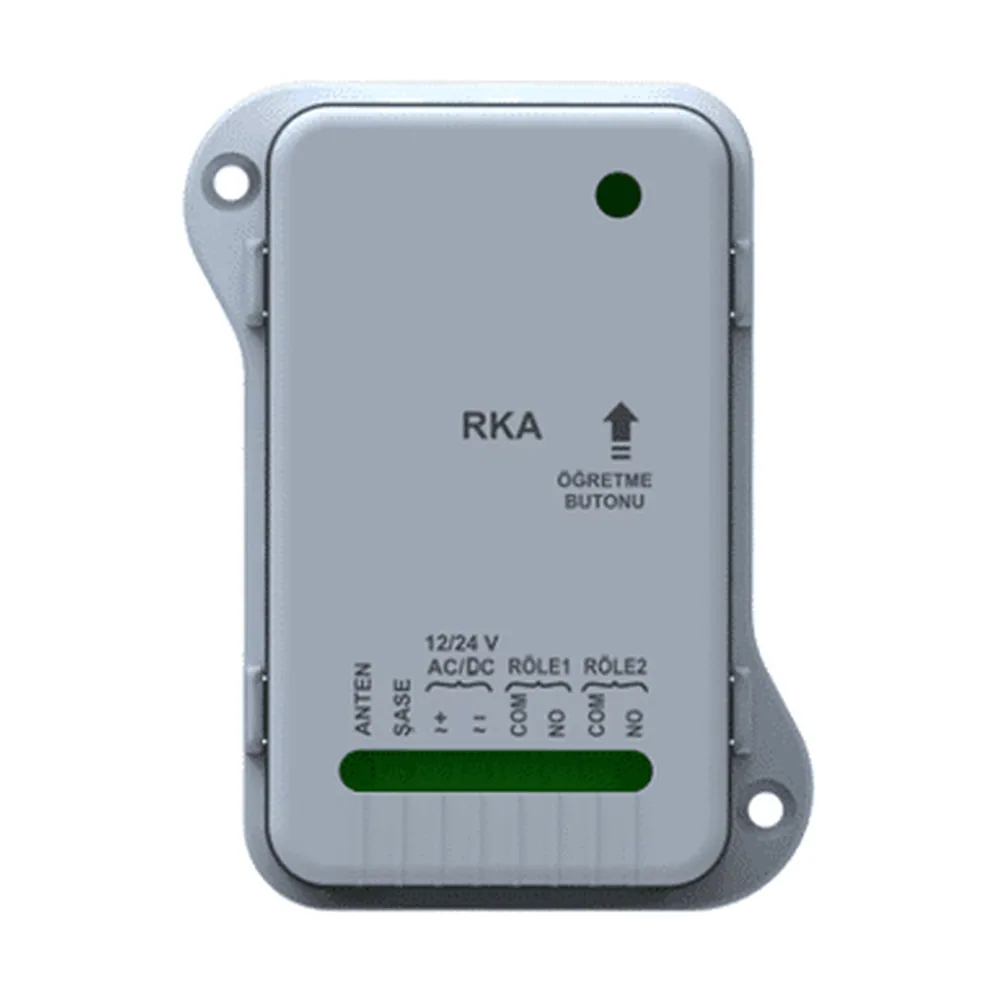

Kepenk alıcı kartlarının besleme gerilimi, sistemin elektrik altyapısına ve kullanılan çevre birimlerine doğrudan uyum sağlamalıdır. Piyasada en sık karşılaştığımız alıcı kartları 220 V AC şebeke elektriği ile çalışır. Bu tip modellerde doğrudan bina elektriğini karta bağlarız, böylece ekstra bir trafo veya adaptör kullanma gereksinimi ortadan kalkar. Ancak bazı özel güvenlik sistemlerinde veya dar alanlardaki kumanda panolarında 12 V veya 24 V düşük gerilimle çalışan alternatif alıcı kartları da tercih edebiliriz.
Mevcut kartı yenilerken veya yeni bir montaj yaparken kartın üzerindeki giriş klemenslerini titizlikle inceleriz. Yanlış voltajda bir alıcı kartı seçmek, kartın üzerindeki transformatörün veya entegrelerin anında yanmasına yol açar. Özellikle 220 V beslemeli kartlarda şebeke dalgalanmalarına karşı kartın sigortalı yapıda olmasına dikkat ederiz. 12/24 V sistemlerde ise güç kaynağı çıkışının veya harici adaptörün akım kapasitesinin kartı beslemeye yetip yetmediğini kontrol ederiz.
Bağlantı aşamasında faz, nötr ve toprak hatlarını şema dışına çıkmadan sırasıyla klemenslere vidalarız. Eğer eski kartınız düşük voltajla çalışıyorsa ve yeni aldığınız model 220 V AC ise, trafo çıkışını iptal ederek doğrudan şebeke hattını karta yönlendiririz. Aksi durumda yani 220 V hattan 12/24 V karta enerji vermeye kalktığımızda devre elemanları zarar görür. Değişim sırasında ana sigortayı mutlaka kapatarak çalışır, enerjiyi vermeden önce tüm klemens bağlantılarının sağlamlığını el ile kontrol ederiz.

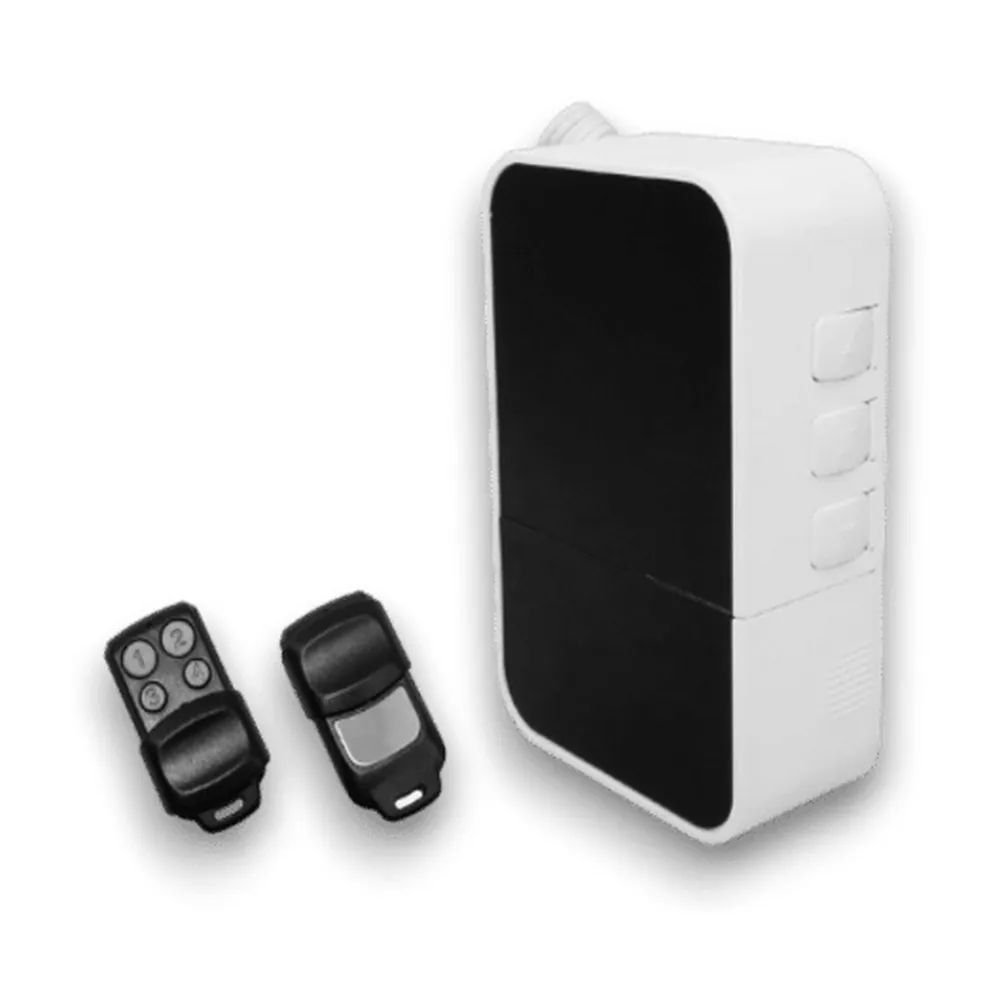

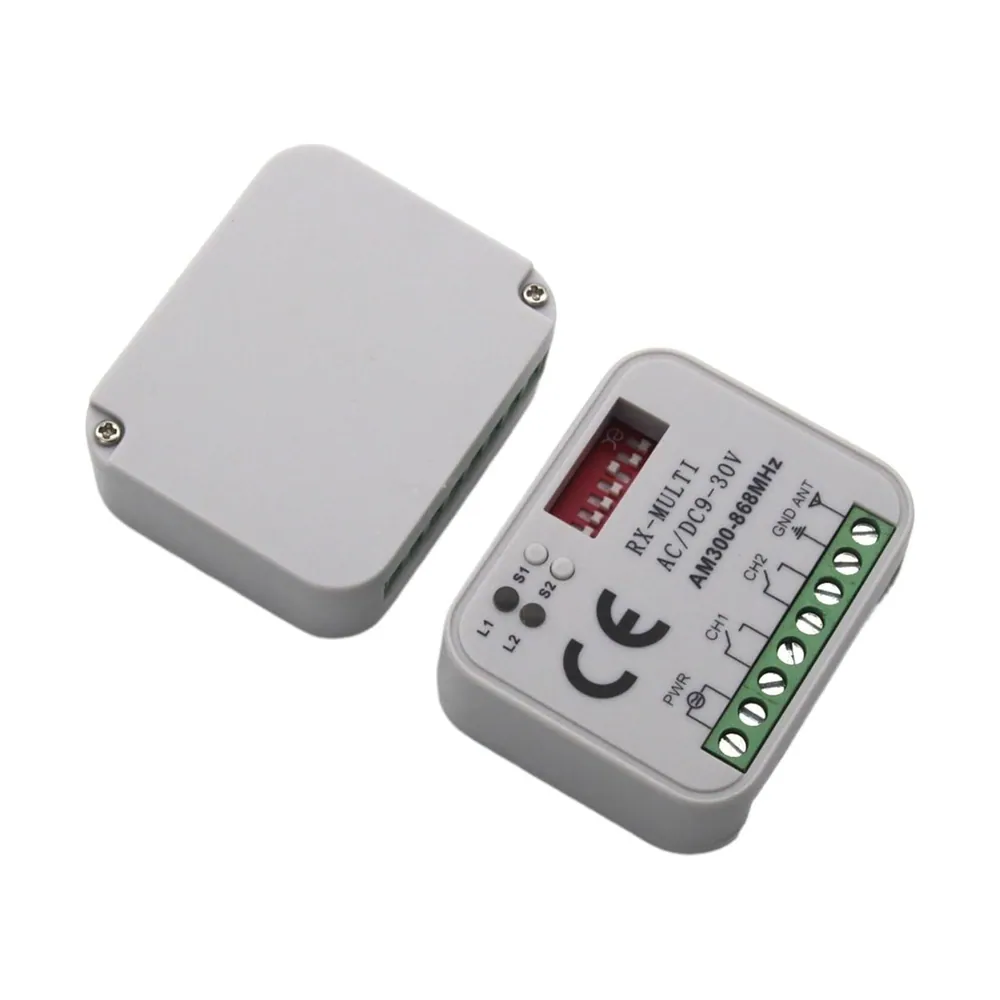

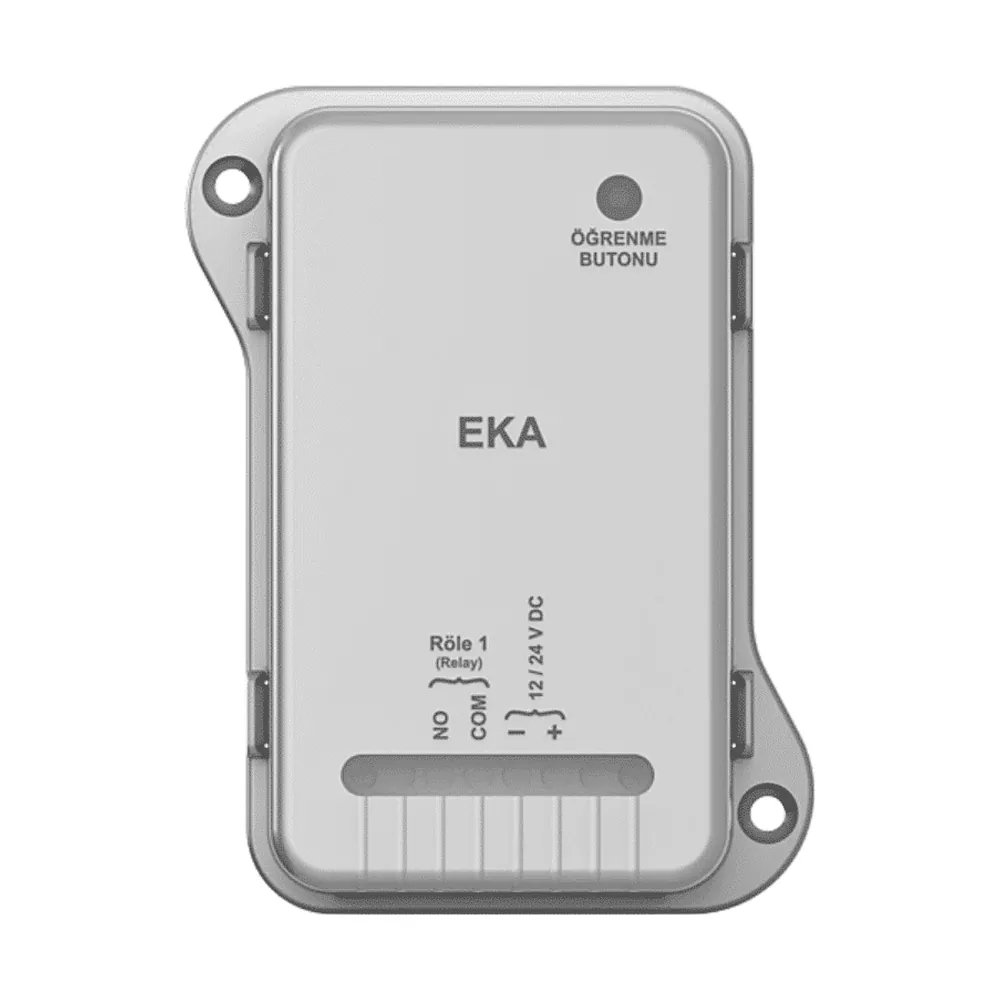

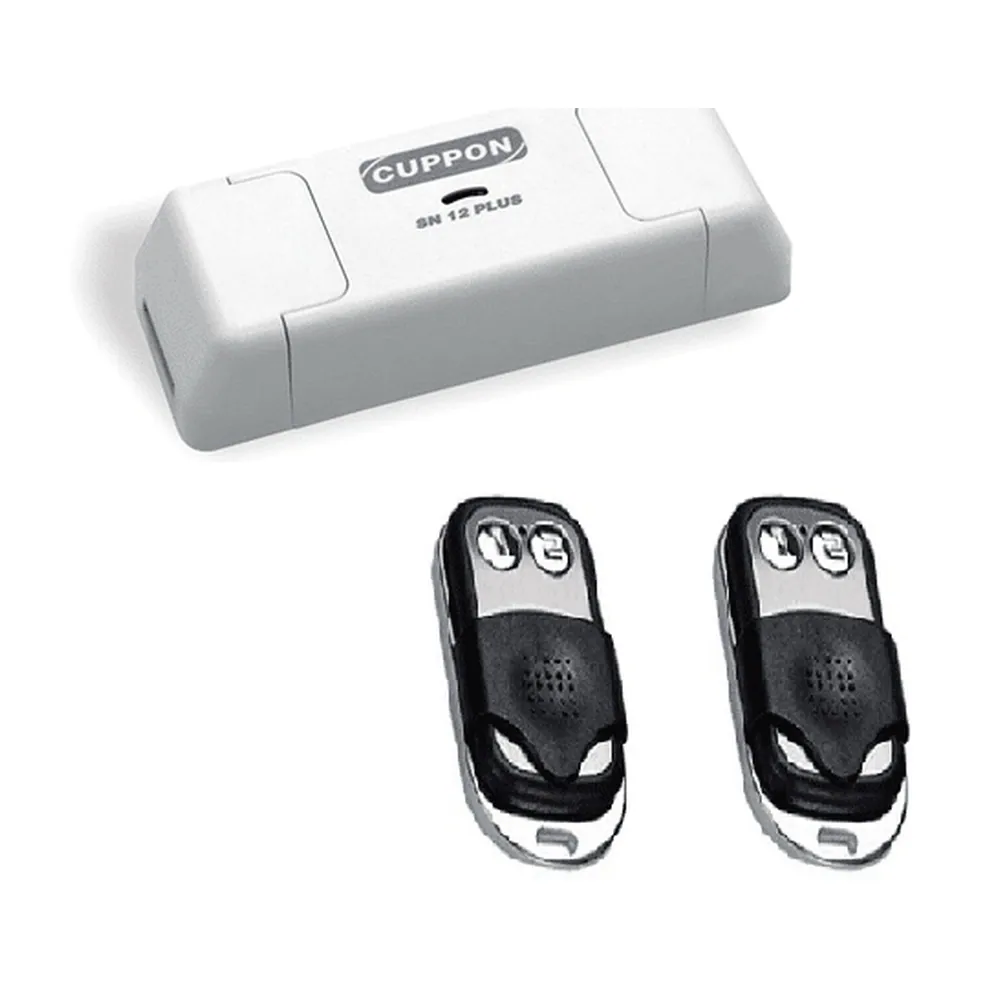

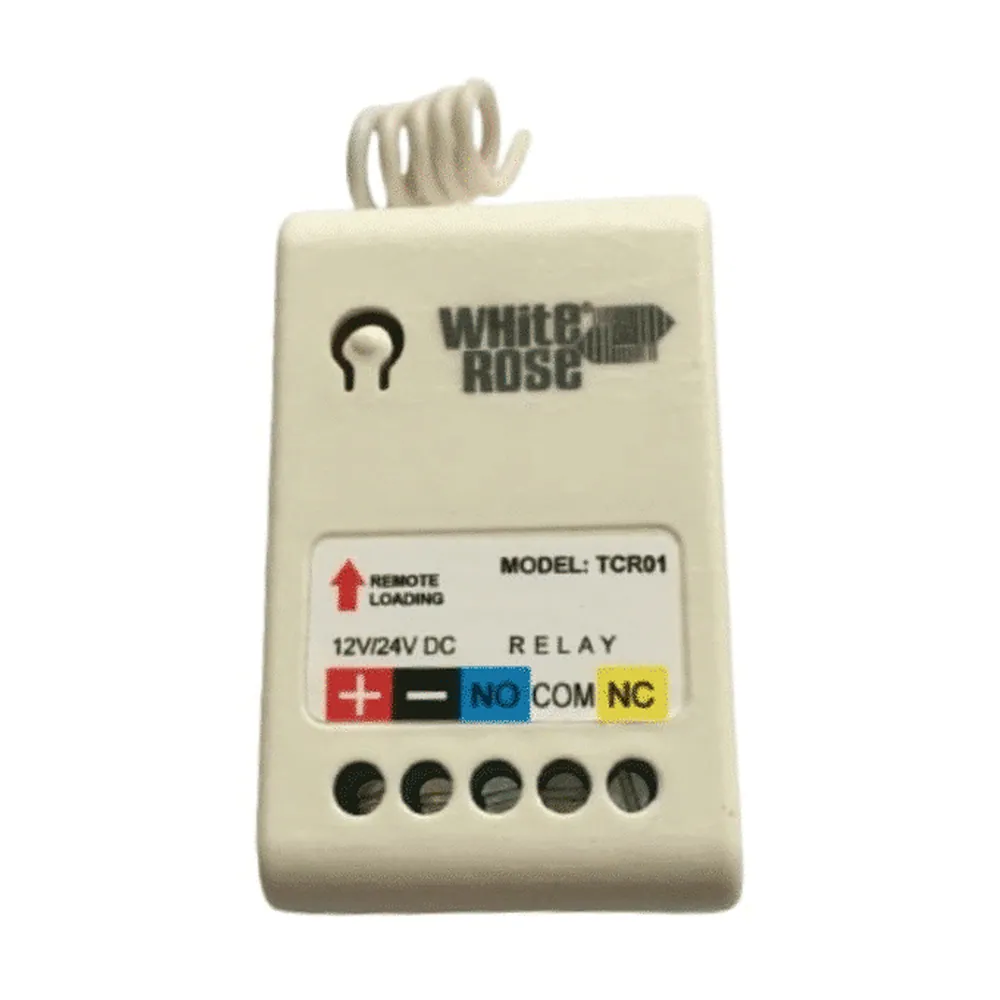

Röle çıkışı, kuru kontak ve motor bağlantısı

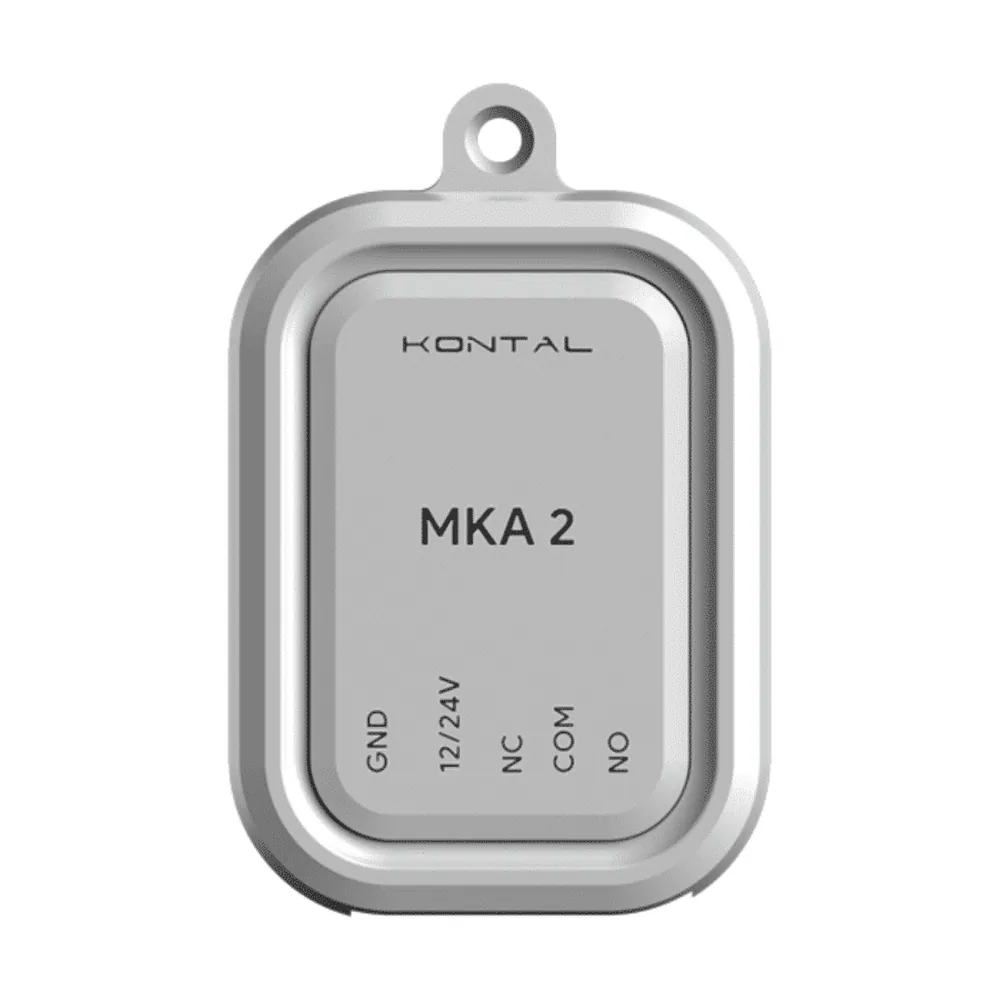

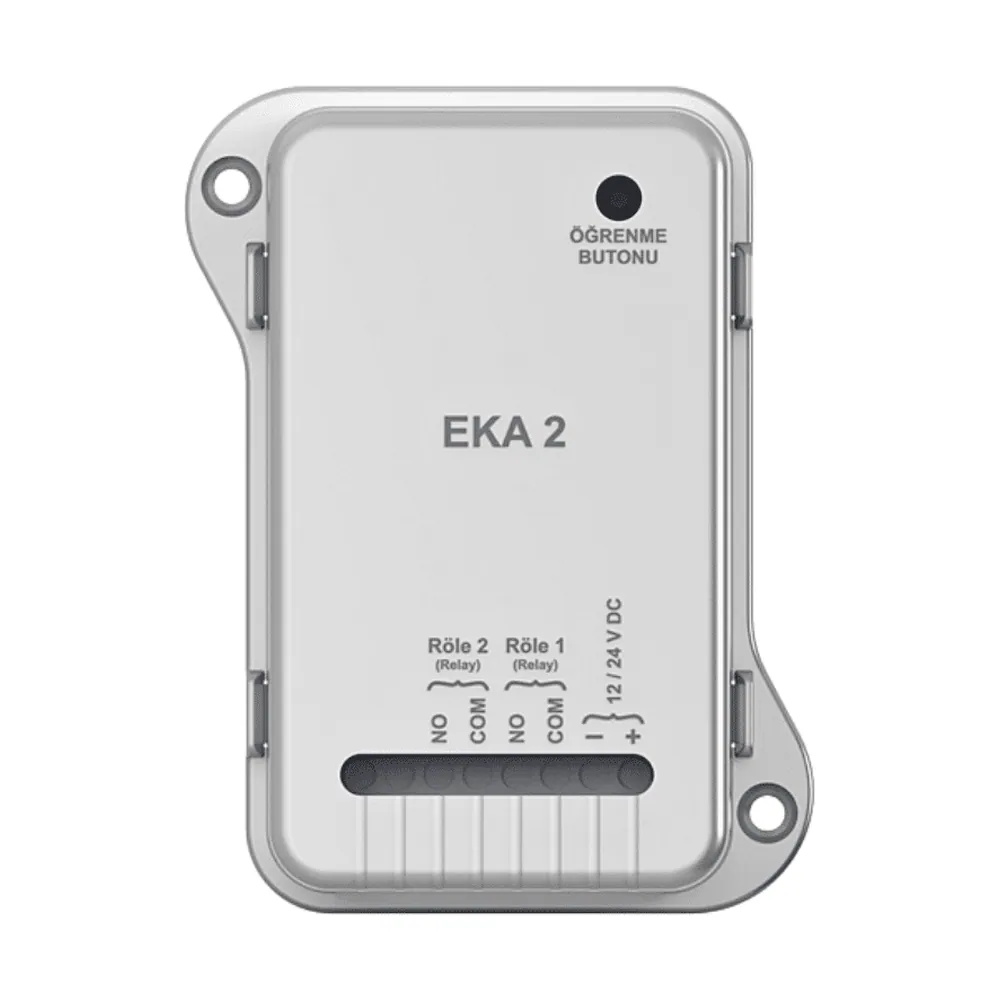

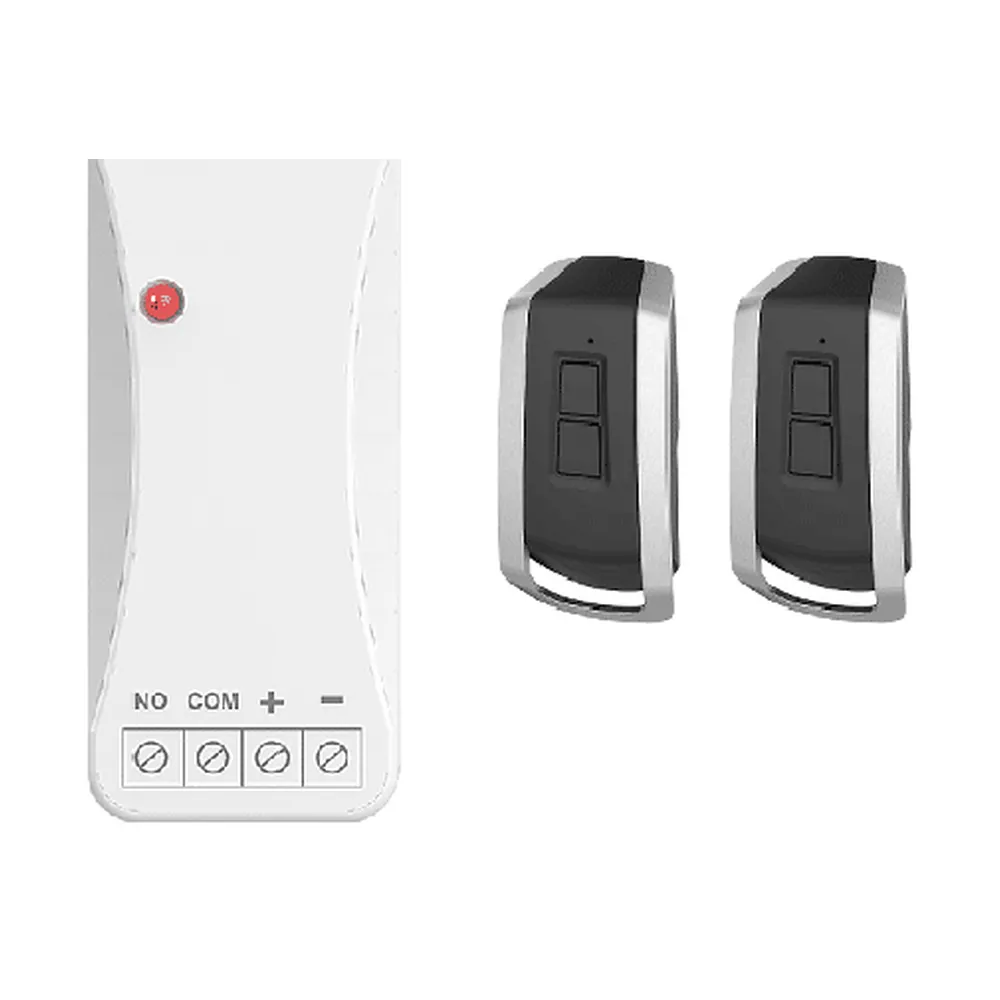

Röle çıkışı, kuru kontak ve motor bağlantısı, kepenk sisteminin kontrol sinyallerinin doğru noktaya yönlendirilmesini sağlar. Alıcı kartı, uzaktan kumanda ya da duvar butonundan gelen komutu alır ve motorun dönmesini tetiklemek için röle üzerinden bir kuru kontak verir. Bu kontak, dış devrelerde ek bir alarm ya da ışıklandırma gibi ekipmanların çalıştırılmasına imkan tanır.
Motor bağlantısı, tüp ya da zincirli motorun iki fazını doğrudan alıcı kartının çıkışına bağlamayı içerir. Motorun beslemesi 220 V AC olduğundan, bağlantıların güvenli bir şekilde yapılması için izolasyonlu kablolar ve uygun kesitli teller tercih edilmelidir. Röle çıkışı ise genellikle 10 A’ye kadar akım taşıyabilecek kuru kontak sağlar; bu, dış devrelerdeki düşük güçlü ekipmanlar için yeterlidir.
- Motor fazları: iki fazlı bağlama, motorun yönü kart üzerindeki polarite ayarıyla belirlenir.
- Kuru kontak: 12 V ya da 24 V DC beslemeli dış cihazlar için kullanılabilir, ancak kartın çıkış gerilimi 220 V AC olduğundan, ara bir transformatör ya da sürücü gerekebilir.
- Röle çıkışı: 10 A maksimum akım kapasitesi, güvenli bir şekilde devreyi açıp kapatır ve ek güvenlik sensörleriyle entegre edilebilir.
Bağlantıların doğru yapılması, röle çıkışının aşırı akım çekmemesini ve motorun sorunsuz çalışmasını garantiler. Bağlantı sırasında izolasyon hatalarını önlemek için tüm kabloları etiketlemek, bağlantı noktalarını sıkıca sıkmak ve gerektiğinde sigorta eklemek önemlidir. Bu adımlar, kepenk sisteminin uzun ömürlü ve güvenli olmasını sağlar.
Kumanda hafızası ve eşleme kapasitesi
Kumanda hafızası ve eşleme kapasitesi, kepenk alıcı kartının içinde saklanan kod blokları sayesinde uzaktan kumanda sinyallerinin doğru alıcıyla eşleşmesini temin eder. Bu eşleme, her bir kumandanın tek bir kartla ilişkilendirilmesini sağlayarak istenmeyen açma-kapama hareketlerini önler. Sabitleme sürecinde kart, gelen 433,92 MHz frekansındaki komutu alır, hafızasındaki kodla karşılaştırır ve eşleşme sağlanırsa motoru çalıştırır. Eşleşme başarısız olduğunda ise sistem sessiz kalır ve güvenlik artar.
Hafıza kapasitesi, birden fazla kumandanın aynı kartla kullanılabilmesine imkan tanır. Kart, genellikle birkaç farklı kodu aynı anda tutabilir; bu sayede birden fazla giriş noktası (duvar butonu, uzaktan kumanda, otomatik sensör) aynı sistemde sorunsuz çalışır. Kod tipi sab
Sabit kod ve değişken kod alıcılar
Sabit kod ve değişken kod alıcılar, farklı uzaktan kumanda sistemleriyle uyum sağlamak için tasarlanmıştır. 433,92 MHz frekansında çalışan bu alıcılar, kod bloğunu saklayarak sinyali işleyip motorun dönmesini sağlar.
Sabit kod alıcılar, tek bir kodu sürekli kullanır; bu sayede kumanda ile alıcı arasındaki eşleşme sabittir. Değişken kod (rolling code) alıcılar ise her kullanımdan sonra yeni bir kod üretir, bu da güvenliği artırır. Her iki durumda da alıcı, kumandanın gönderdiği sinyali alır ve motor kontrolü için uygun çıkışı üretir.
Uygulama sırasında, alıcıya kumanda sinyali geldiğinde, önce frekans kontrolü yapılır. Ardından kod bloğu ile eşleşme kontrolü gerçekleşir. Eşleşme başarılı ise motorun açma-kapaşma sinyali gönderilir. Bu süreç, sistemin güvenilirliğini ve kullanım kolaylığını sağlar.
İşçilerin en çok karşılaştığı durum, sabit kod alıcıların eski kumandalarla uyumsuz olmasıdır. Değişken kod alıcılar ise yeni kumandalarla sorunsuz çalışır, ancak kod eşleştirme adımı gerektirir. Uygun alıcı seçimi, kepenk sisteminin uzun ömürlü ve sorunsuz çalışması için kritik öneme sahiptir.

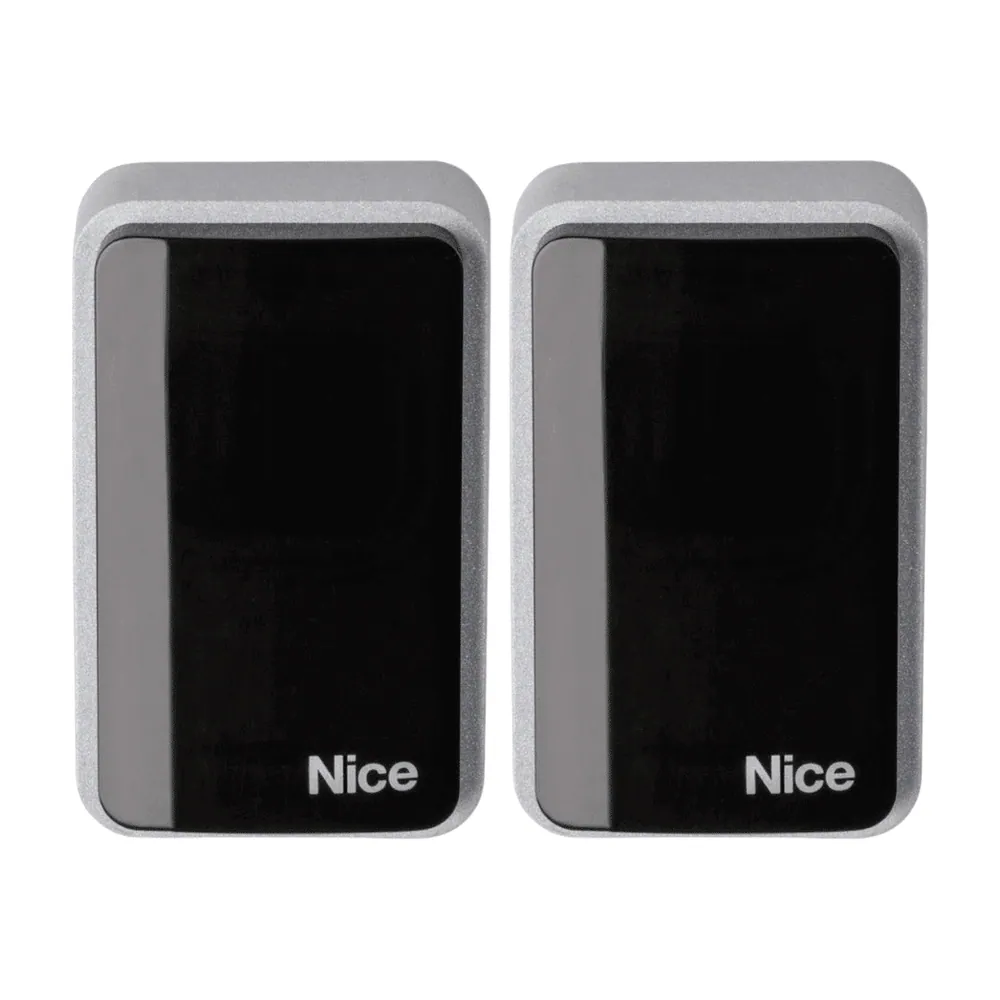

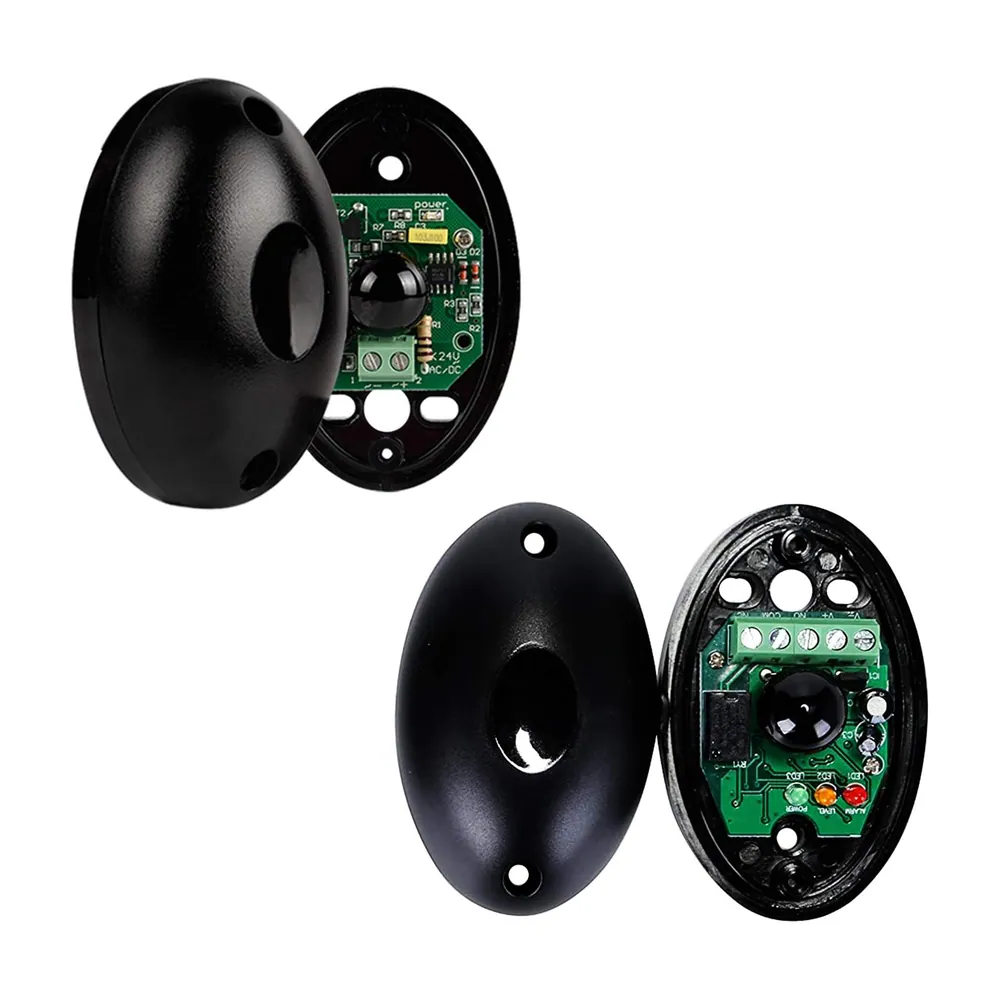

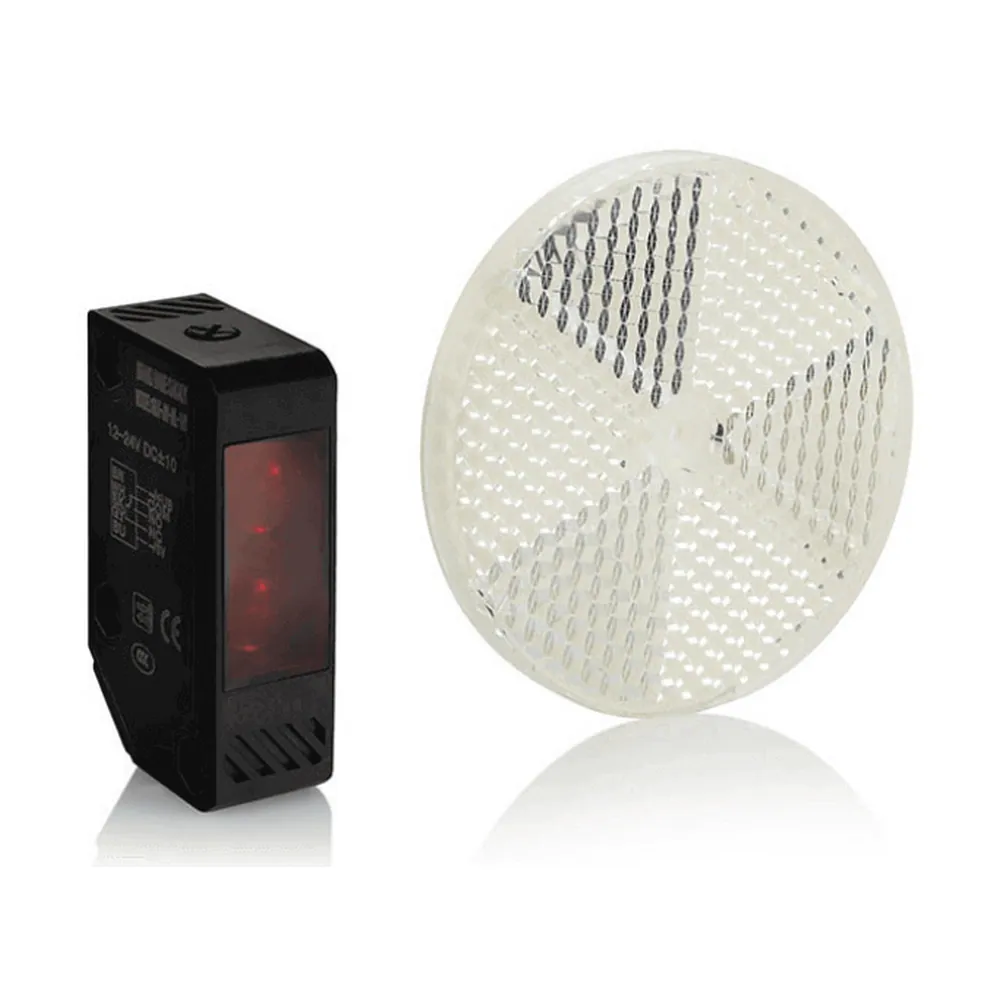

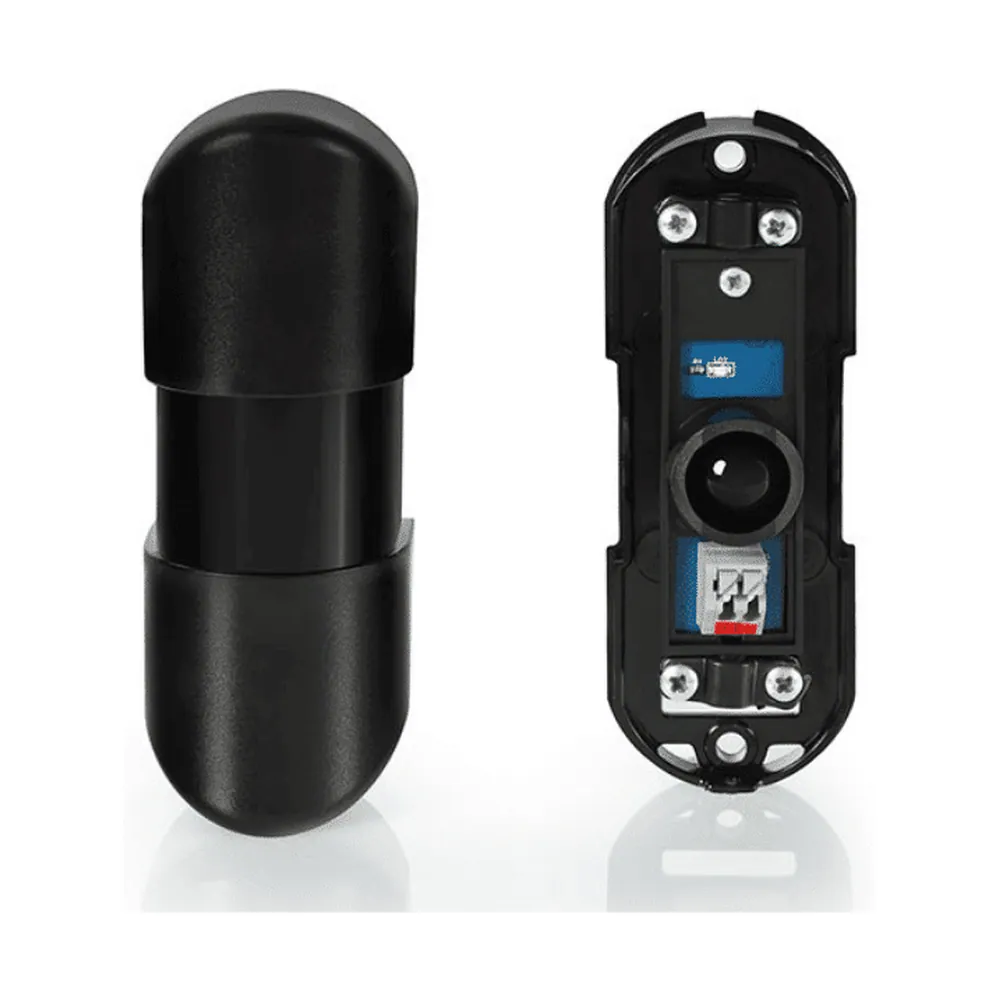

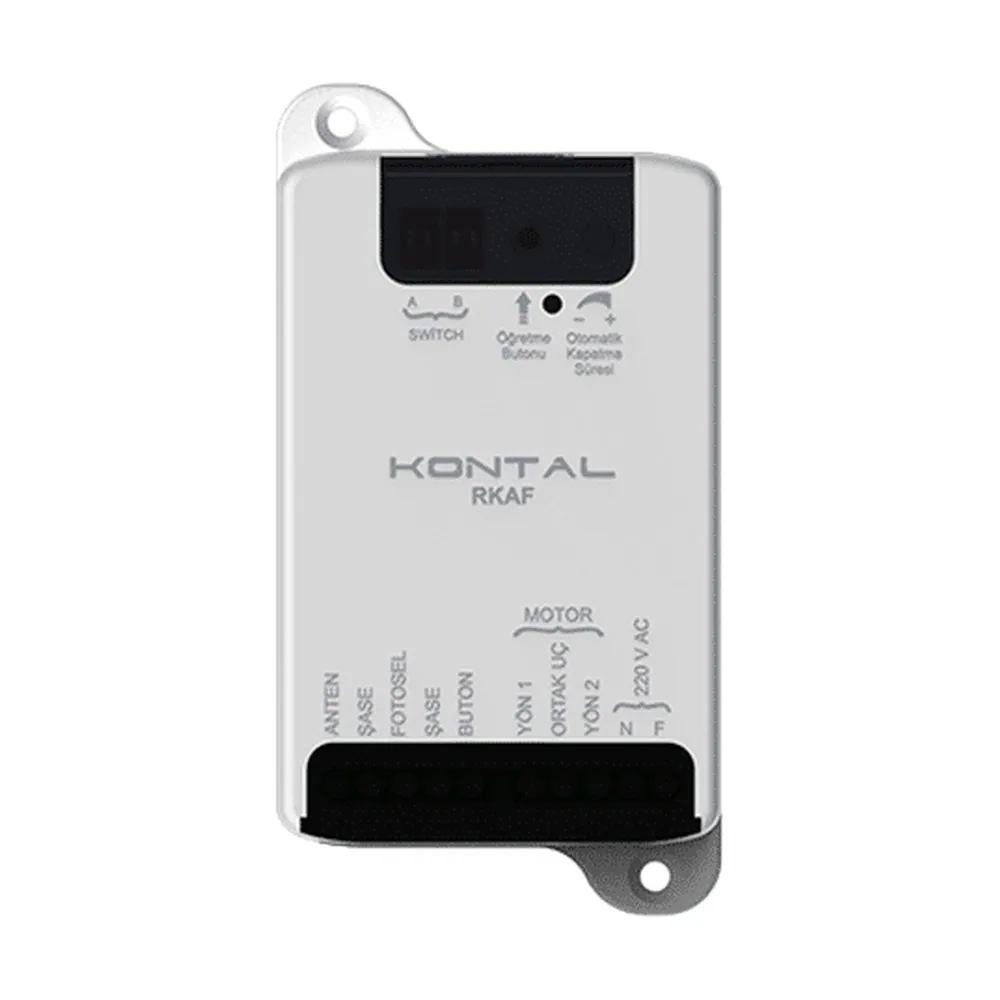

Fotosel, buton ve anahtar girişleri

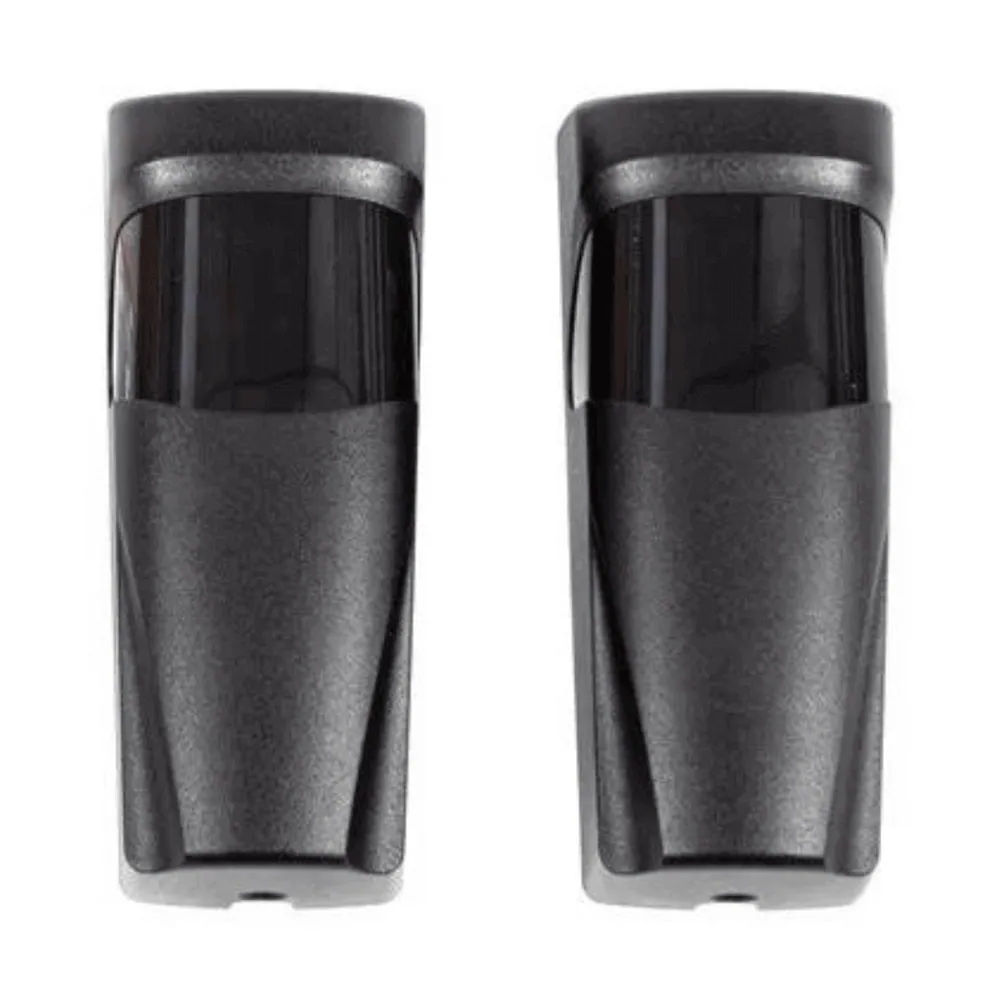

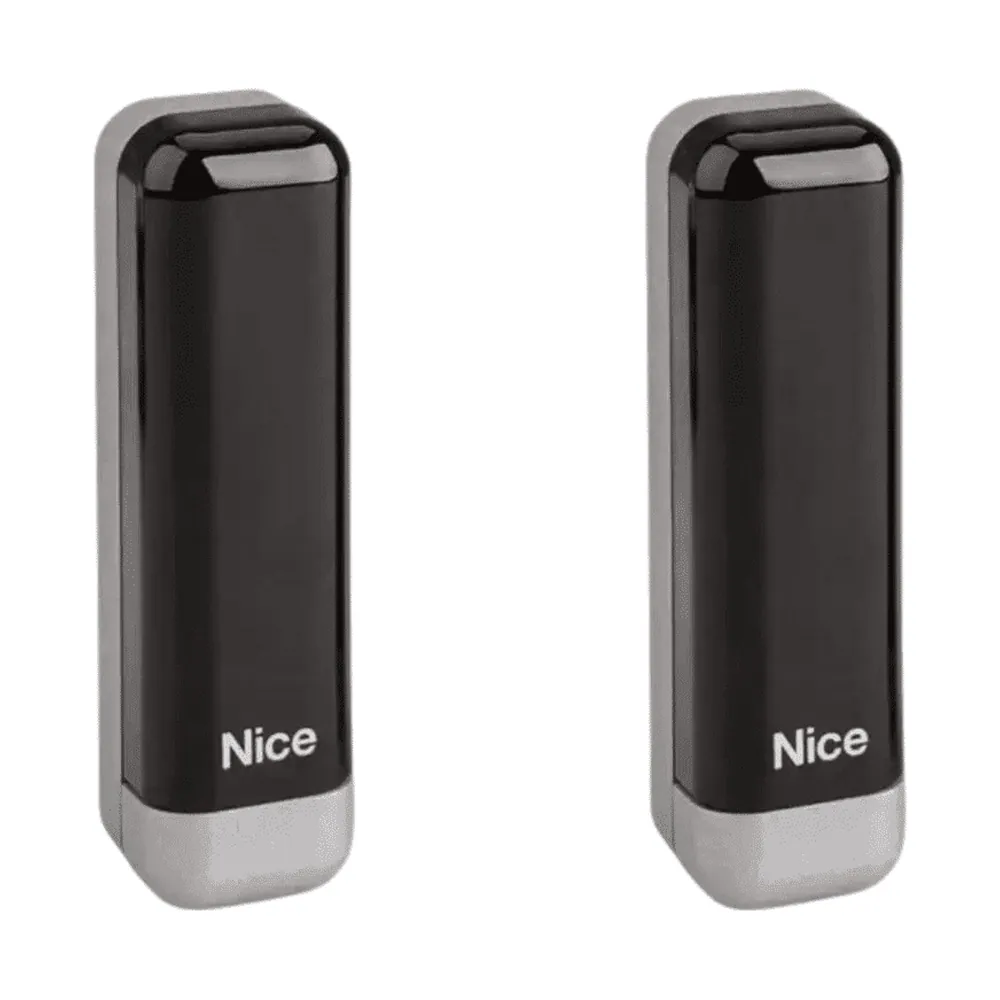

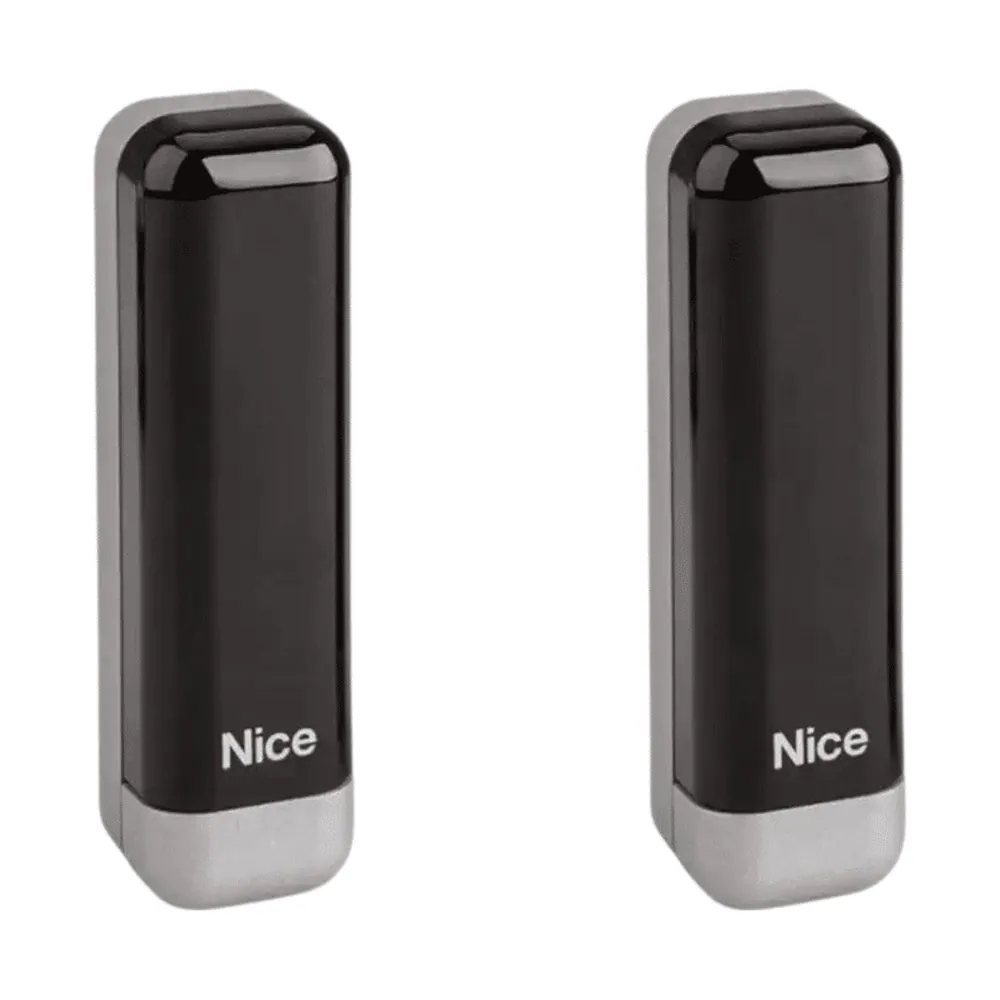

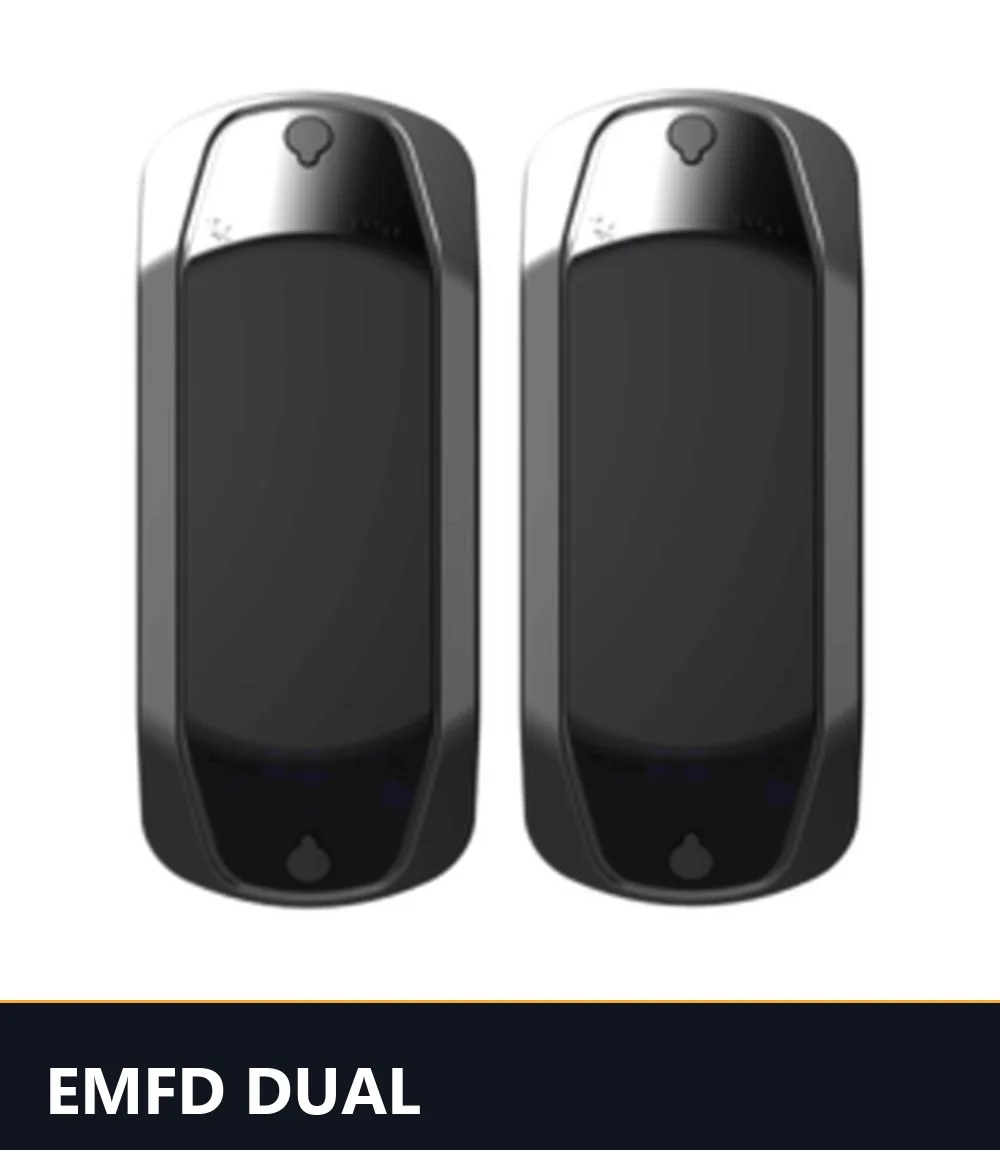

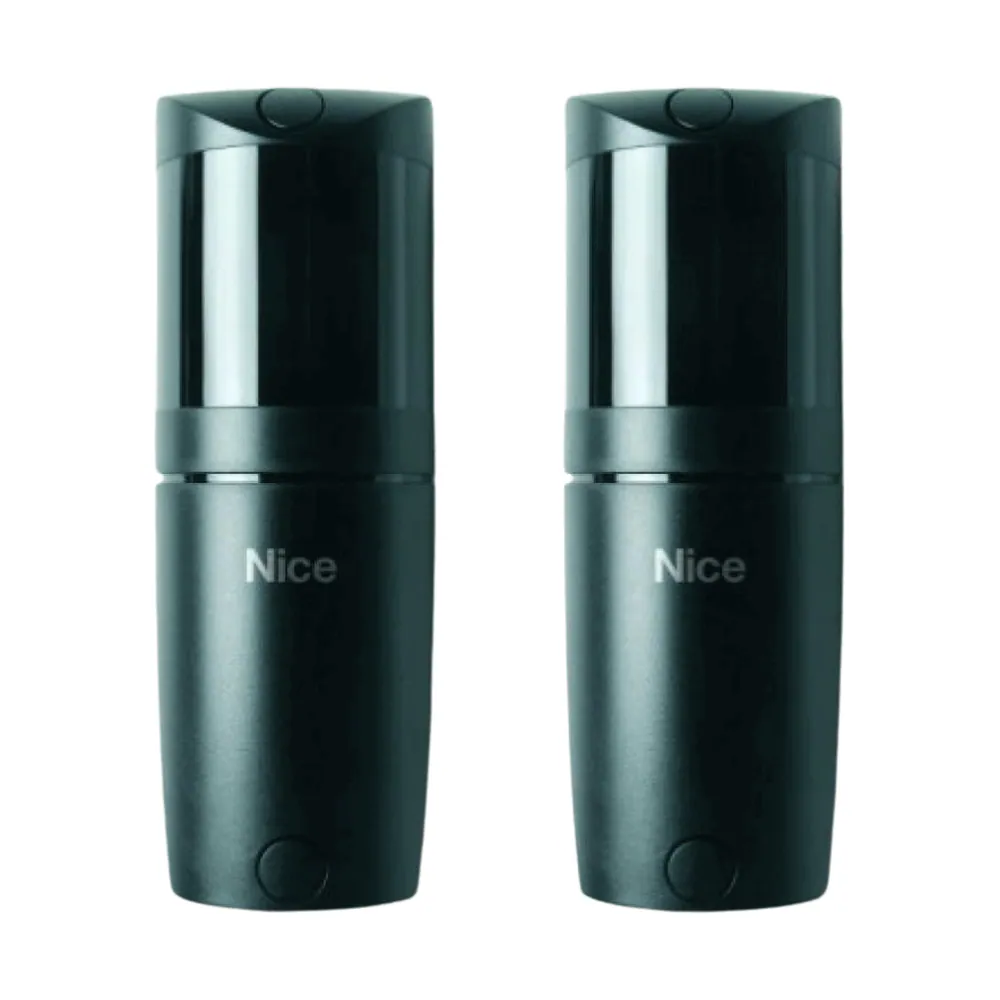

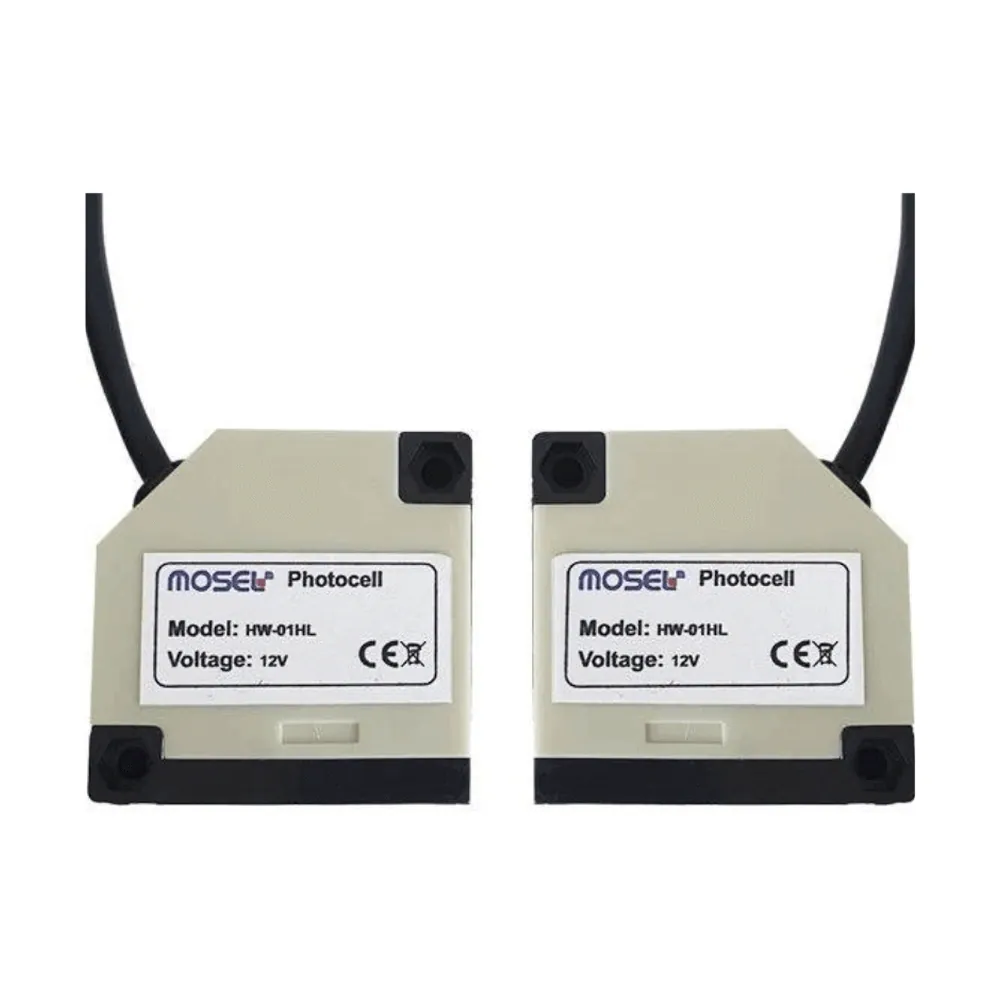

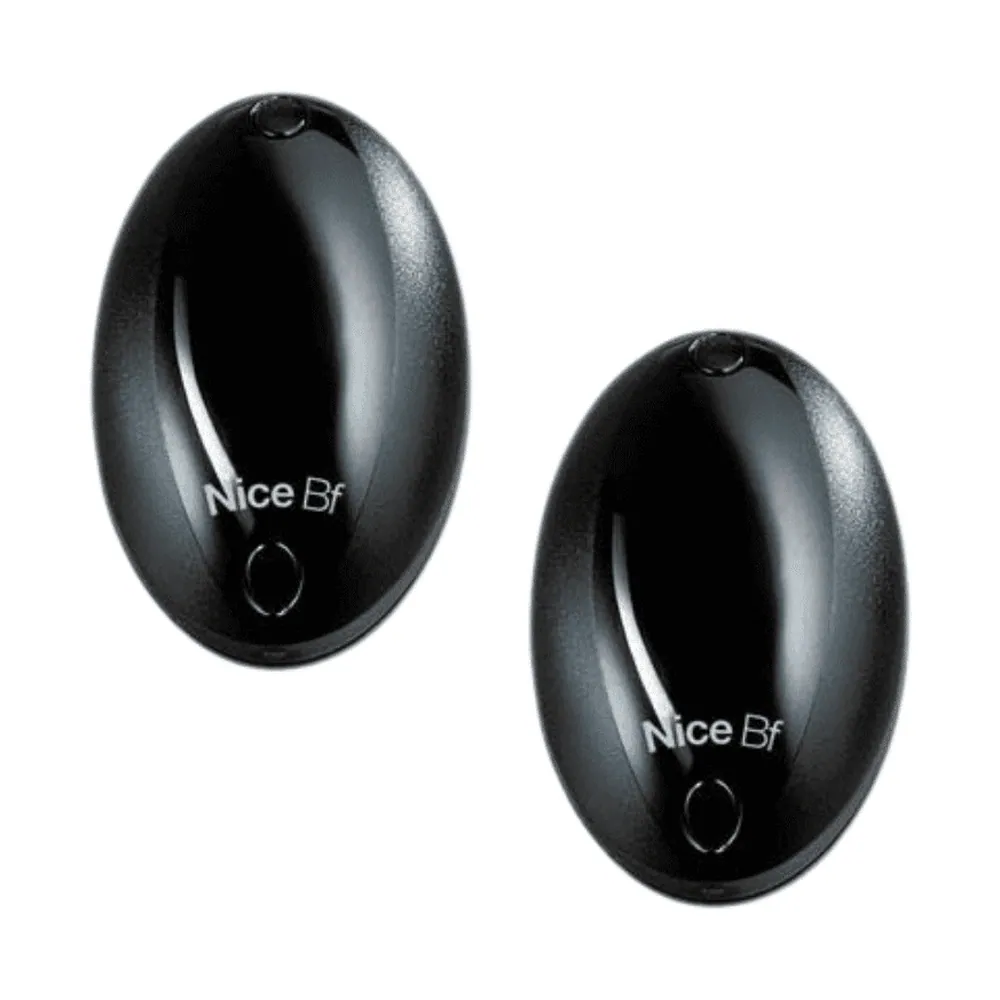

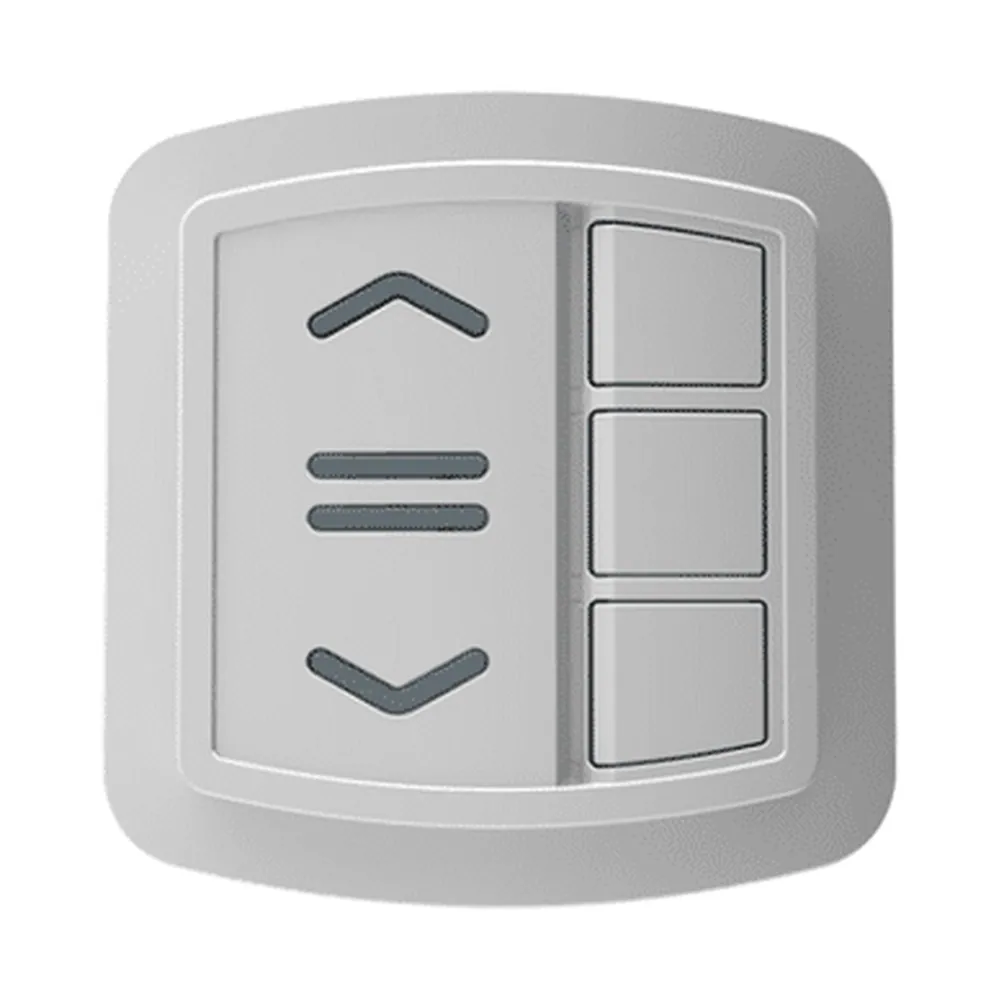

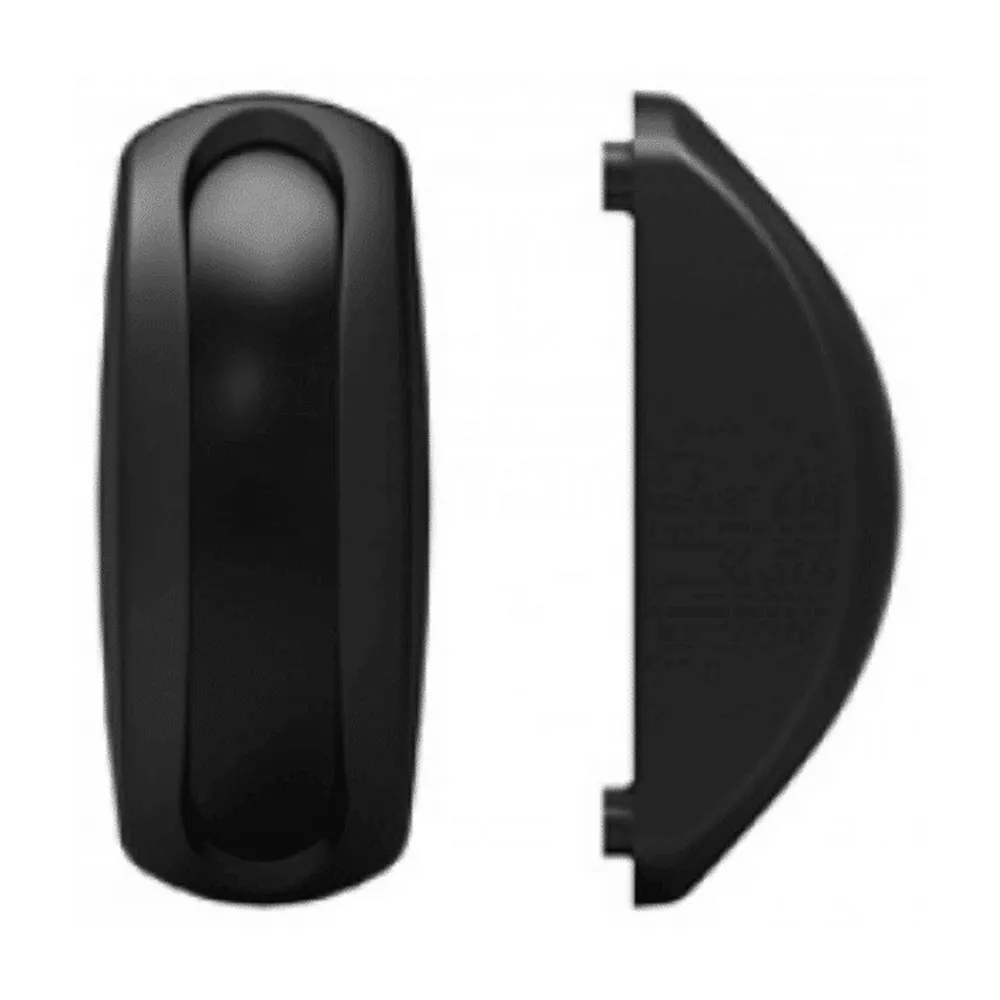

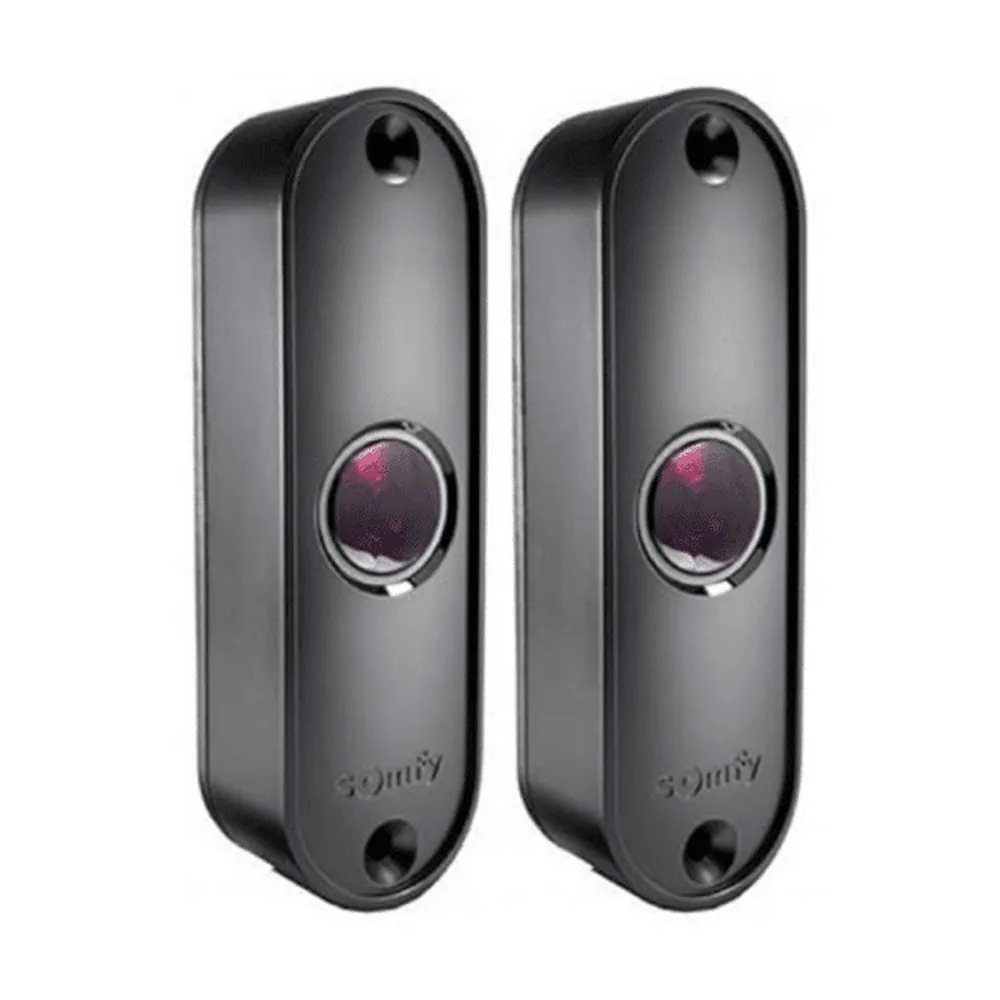

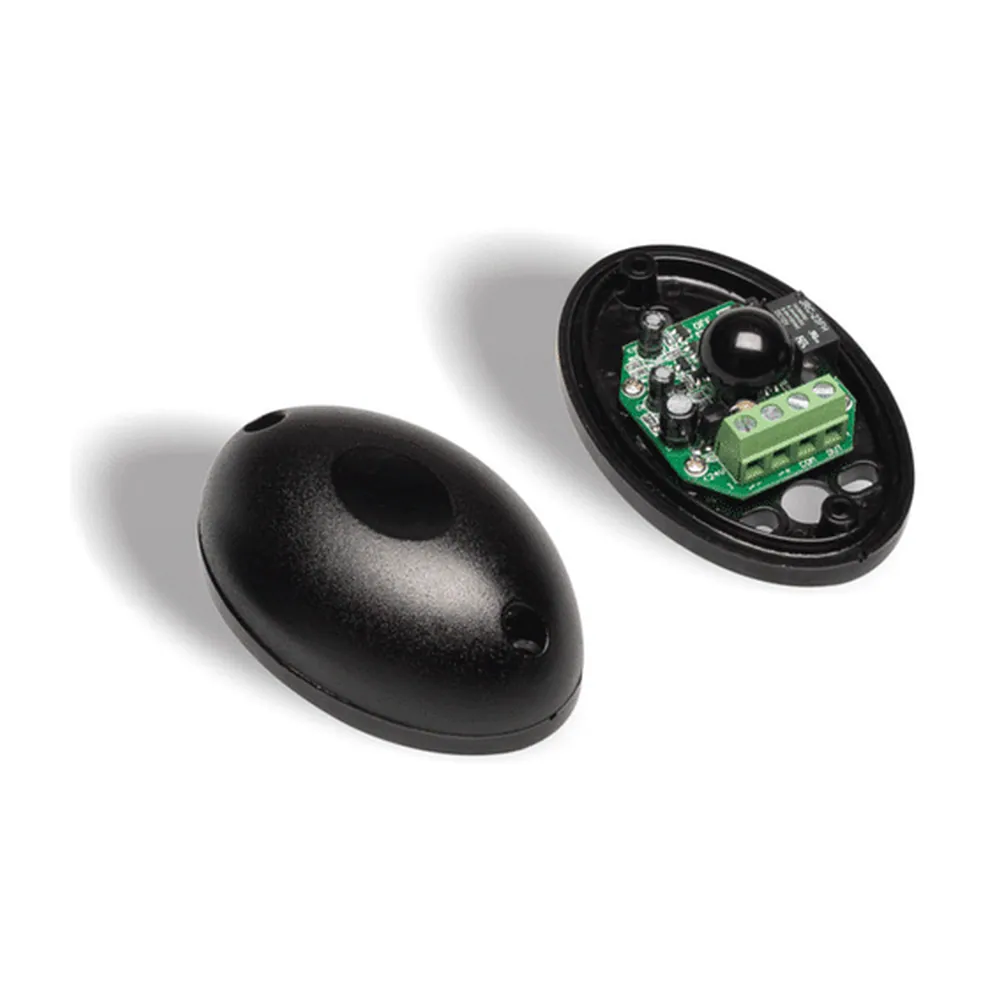

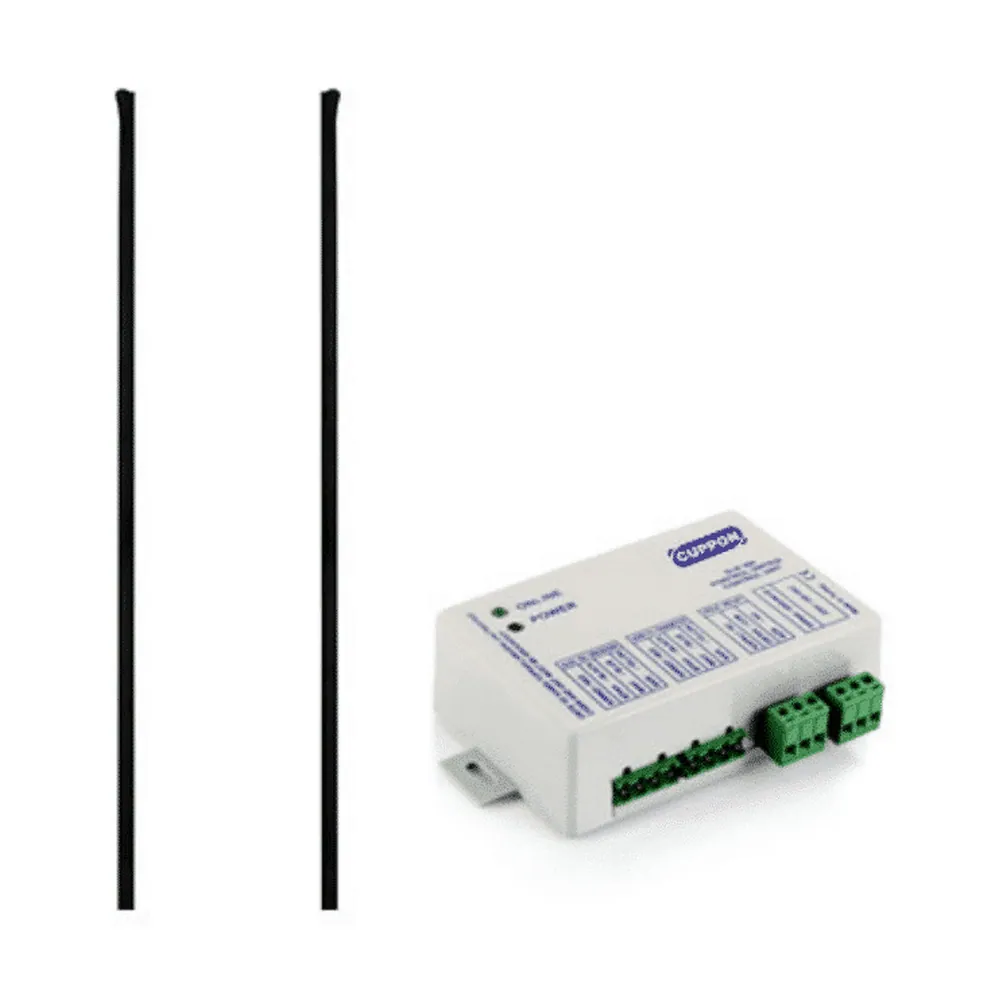

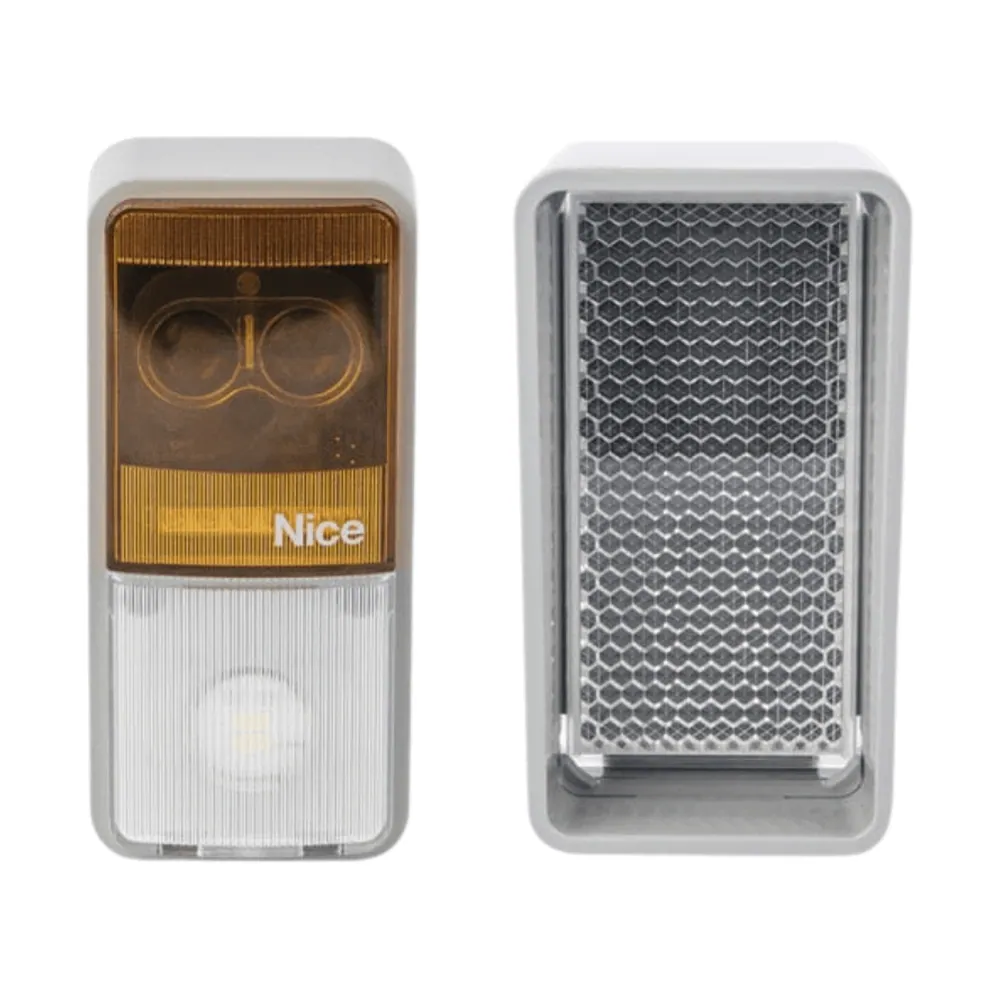

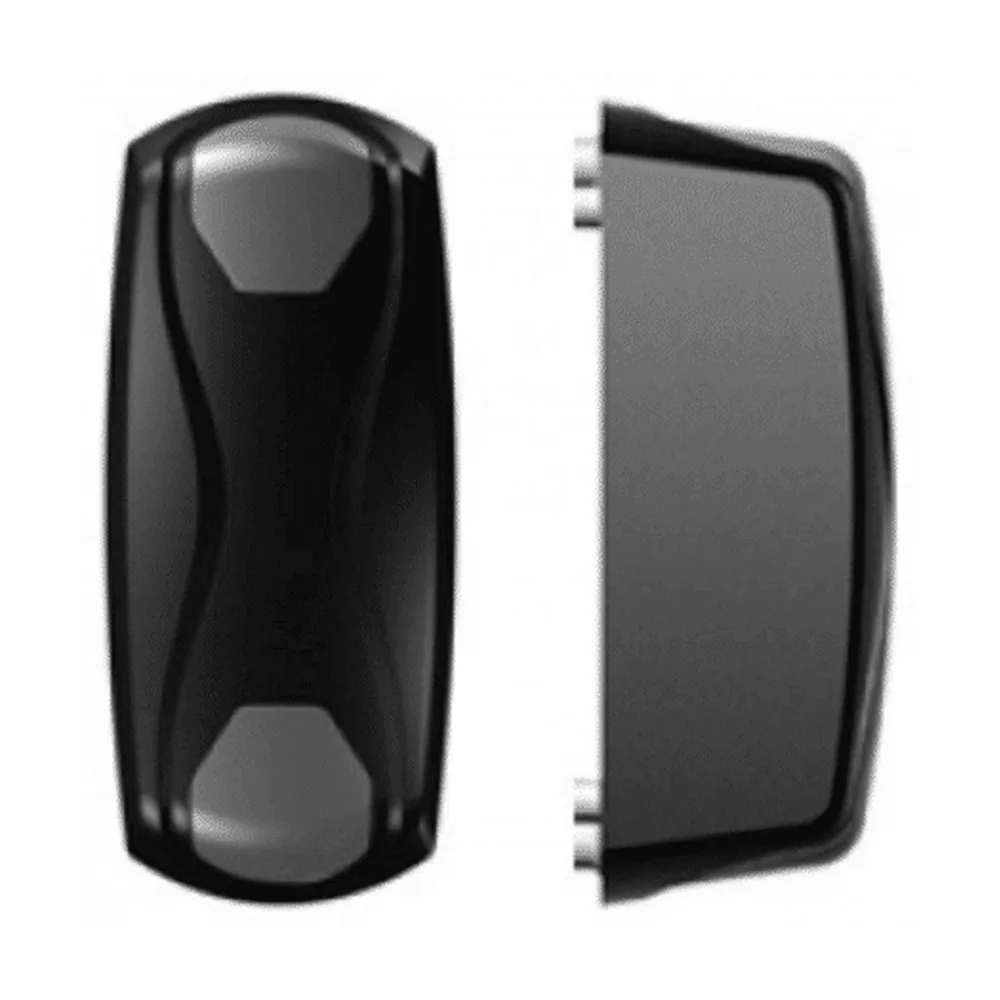

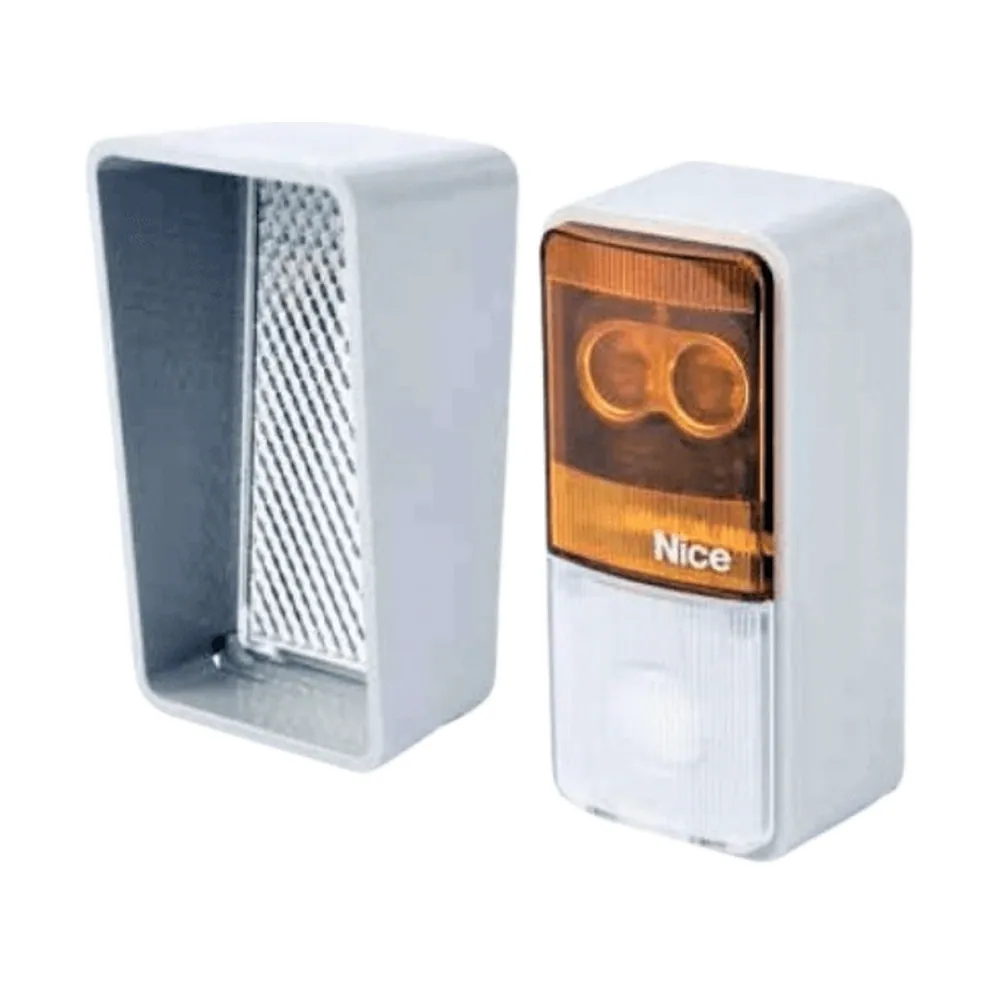

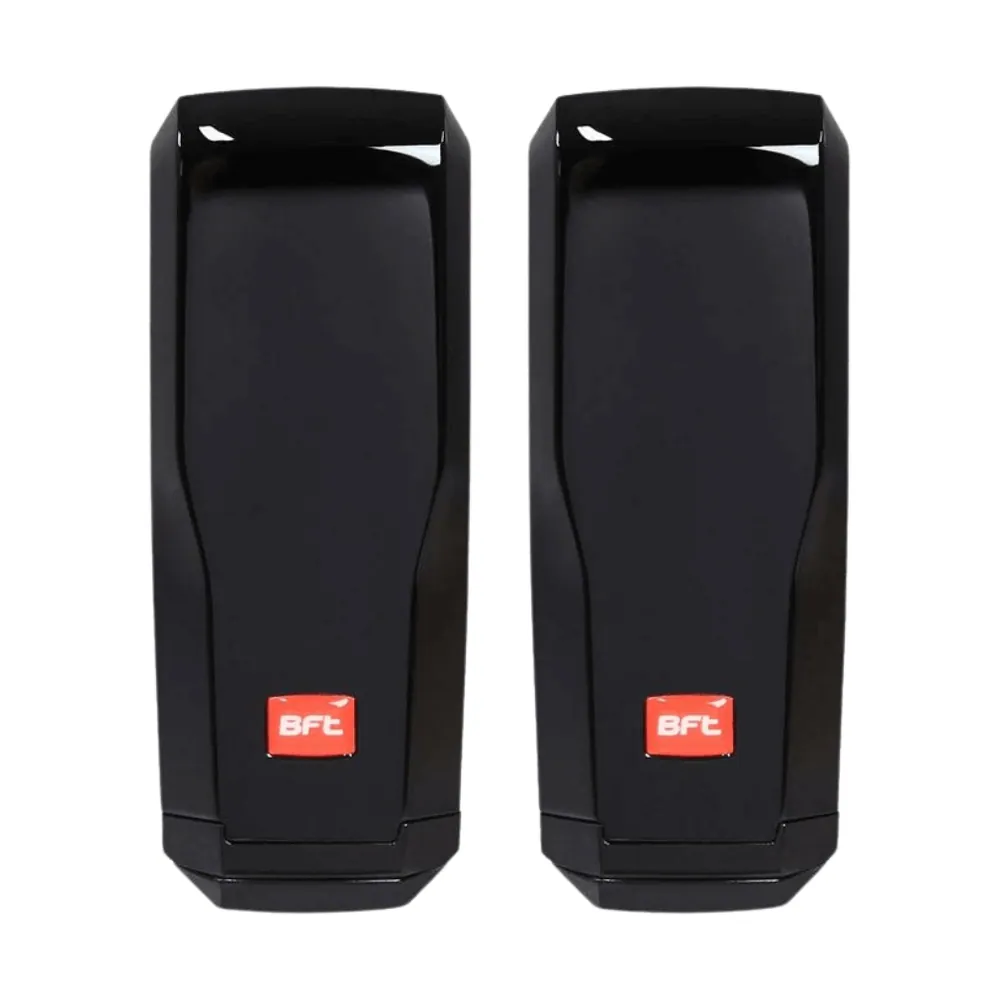

Fotosel, buton ve anahtar girişleri, kepenk sisteminin güvenlik mekanizması ve kullanım kolaylığı için hayati öneme sahiptir. Fotosel sensörü, kepenk kabininin üst kısmına monte edilerek hareket eden perdelerin ray üzerinde takılmasını veya engelleme durumlarını algılayarak motoru anında durdurur; böylece kullanıcıların veya araçların kepenk altında sıkışma riskini ortadan kaldırır. Butonlar ise genellikle duvarda yer alarak, kumanda kullanmadan da sistemin manuel olarak açılıp kapanmasını sağlar ve bu durum özellikle yaşlı bireyler veya erişilebilirlik gerektiren durumlarda büyük bir avantaj sunar.

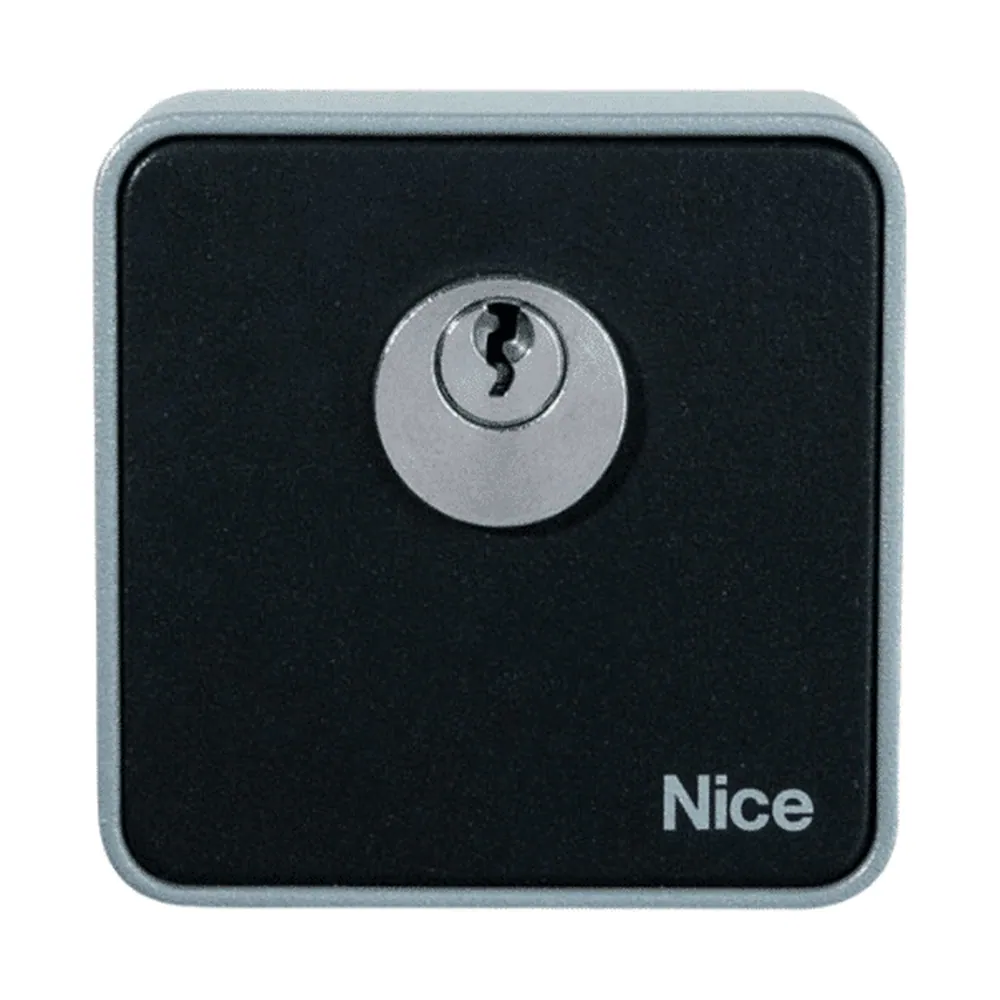

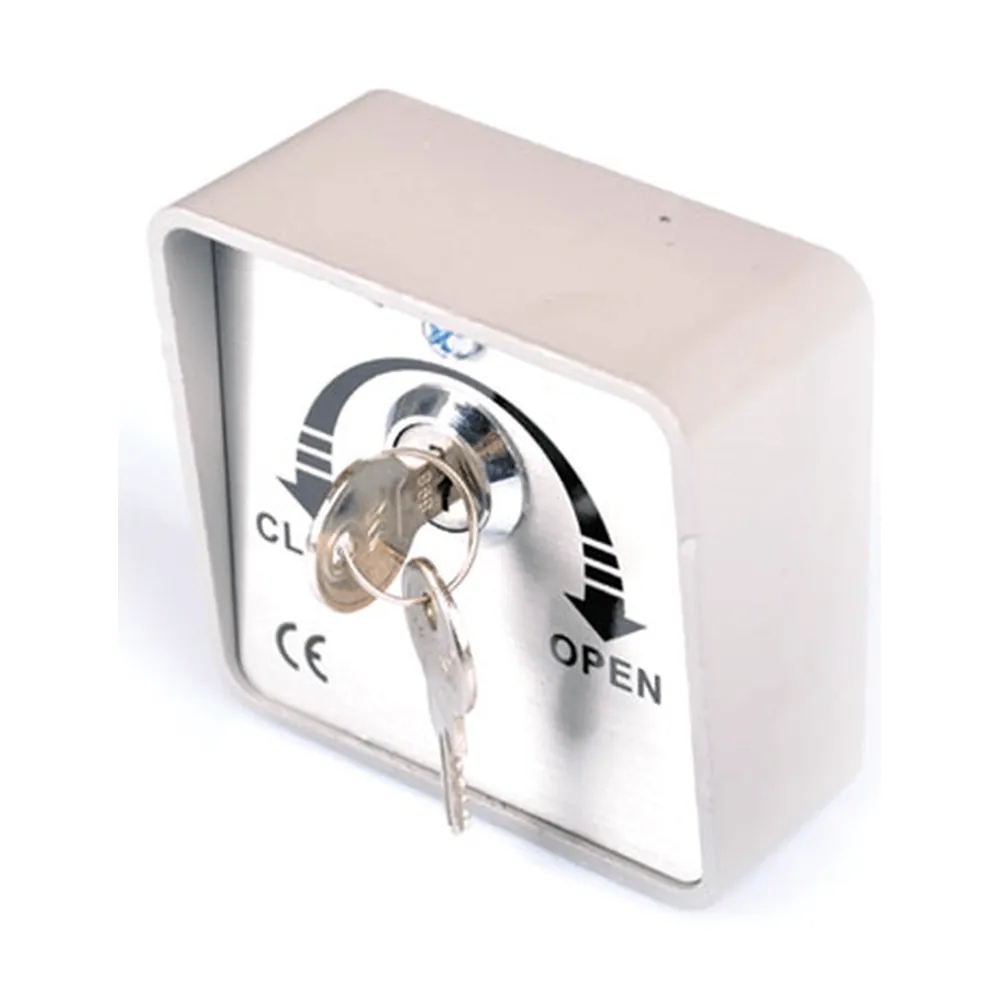

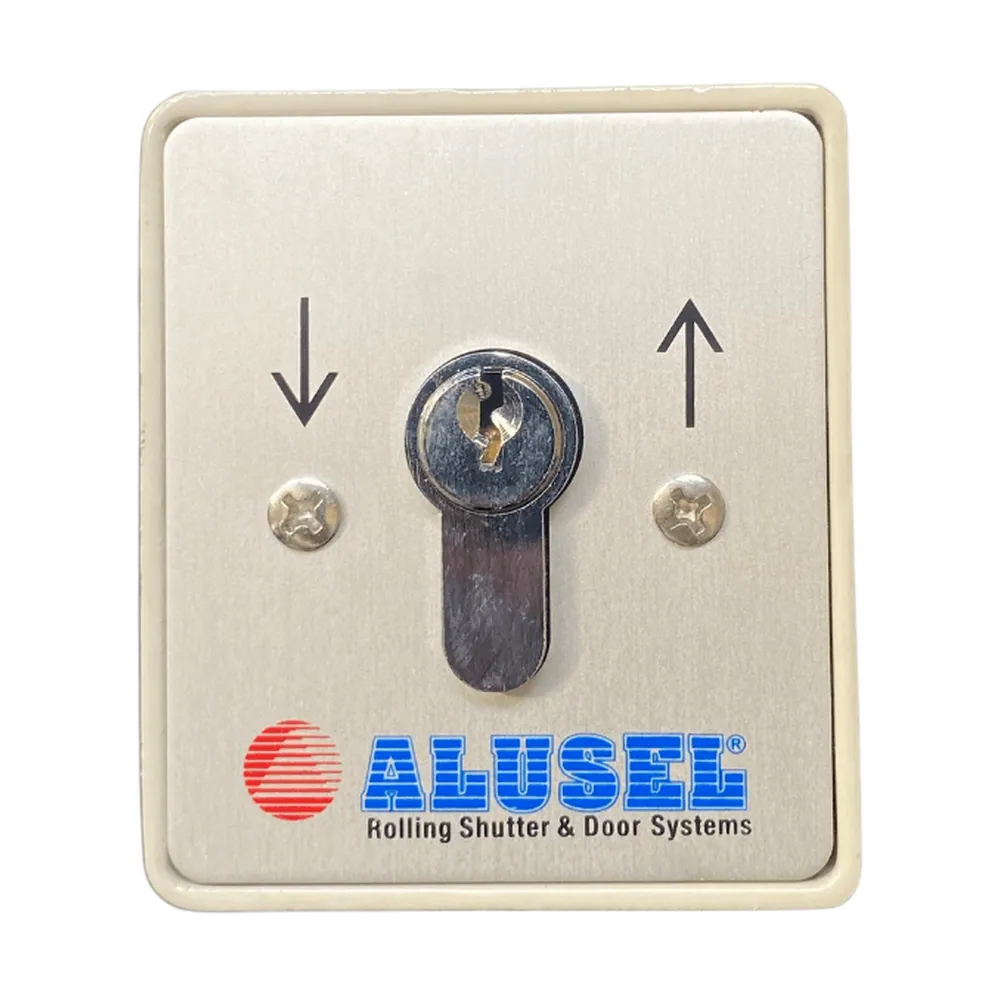

Anahtar girişleri ise sistemdeki diğer cihazlarla entegrasyon imkanı tanır; örneğin yangın alarmı devreye girdiğinde otomatik olarak kepenklerin açılmasını sağlamak amacıyla kullanılır. Aras Kepenk olarak bu bileşenlerin doğru şekilde kurulumunu ve bağlantısını sağlayarak sistemin güvenliğini artırıyoruz. Esenler merkezimizden Avrupa Yakası'na hizmet verirken, hem yeni kurulmuş hem de mevcut sistemlere uygun parça temini yapıyoruz.
İlgili bileşenlerin montajında dikkat edilmesi gereken en önemli husus, fotoselin perdenin tam ortasına denk gelmesi ve butonların suya karşı dayanıklı kutular içine yerleştirilmesidir. Bu sayede sistemin uzun ömürlü çalışması sağlanır. Parçaların uyumsuzluğu nedeniyle ortaya çıkabilecek arıza durumlarını önlemek adına doğru gerilim değerlerini seçmek de gereklidir. Bizimle iletişime geçerek teknik destek alabilir ve ihtiyaç duyduğunuz parçaları sipariş edebilirsiniz.

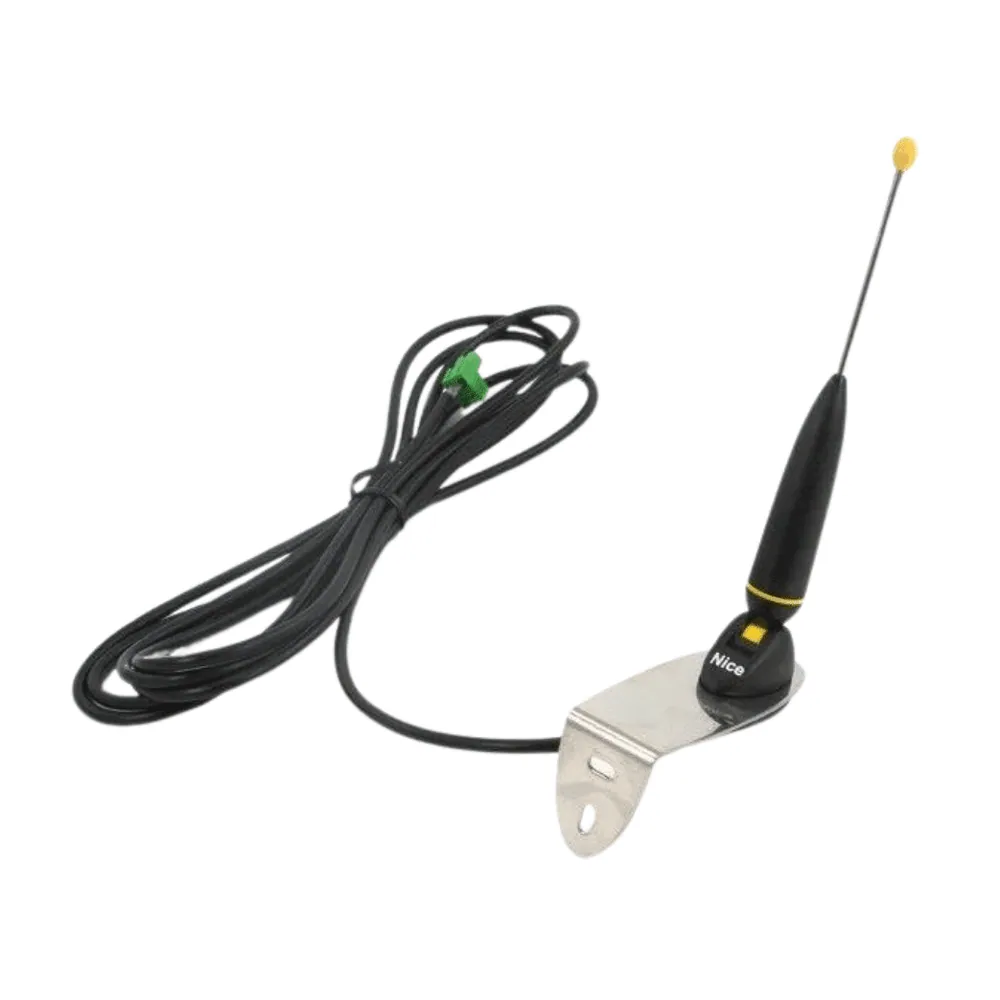

Menzil ve anten bağlantısı
Menzil ve anten bağlantısı, uzaktan kumanda sinyallerinin güvenli ve etkili bir şekilde kepenk sistemine iletilmesi için kritik bir unsurdur.
Antenin yüksekliğinde ve açık bir alanda yerleştirilmesi, sinyalin engellerden kaçınmasını sağlar. Düz hatlı veya omurgalı antenler, sinyal yayılımını genişletir ve alıcı kartının duyarlılığını artırır.
433.92 MHz frekansında çalışan kumanda sinyalleri, anten aracılığıyla alıcı kartına iletilir. Anten ile alıcı arasındaki bağlantının düzgün bir şekilde bağlanması, sinyal kaybını en aza indirir.
Genellikle, sinyal gücü uzaklık arttıkça azalır; bu nedenle anten yerleşimini planlarken sinyal kaybını minimize etmek gerekir. Antenin gölgeye düşmemesi ve yüksek bir konumda olması, menzili uzatır.
Alıcı kartı, anten bağlantısını düzgün bir şekilde bağlamışsa, kumanda sinyalleri kesintisiz olarak işlenir. Bu sayede kepenk motoru doğru zamanda ve doğru
Alıcı değişiminde sık yapılan hatalar
En yaygın yapılan hatadan biri, eski alıcı kartının modelini ve kumanda frekansını tam olarak belirlemeksizin yeni bir parça takmaktır; çünkü tüm alıcılar aynı değildir. Birçok usta, 433 MHz bandında çalışsa da sabit kodlu sistemlere değişken kodlu (rolling code) alıcıları bağlamaya çalışır ve bu durum kumandaların çalışmamasına neden olur. Ayrıca besleme geriliminde de kritik hata yapılır; motorun doğrudan 220 V AC ile değil, alıcı kartının içine uygun voltajda (genellikle 12 veya 24 V) bir transformatör çıkışı verilmesi gerekir.
Eski kabloların kesilirken iz bırakmadan veya izolasyon yapılmadan yeni kablo çekilmesi de motorun kısa devre yapmasına yol açabilir. Bu nedenle alıcı değişiminde ilk adım, mevcut sistemin frekans tipini ve voltaj gereksinimini tespit etmektir. Aras Kepenk servisi olarak Esenler'den hareketle Avrupa Yakası'ndaki tüm noktalara ulaşıp bu teknik detayları saha koşullarına göre değerlendiriyoruz. Parça uyumluluğu konusunda emin olmak için önceki cihazın teknik özelliklerini inceleyerek doğru parçayı seçmek, gereksiz maliyetten ve zaman kaybından kaçınmanın en kesin yoludur.
